塑件中嵌件的位置

嵌件在模塑制品中的位置直接关系到制品外观、强度及使用性能等。因此在设计嵌件模塑制品时，必须考虑嵌件在制品中的合适位置，见下表

塑件中嵌件的位置

序号

项  目

示  图

说  明

1

嵌件底

面离制

品壁面

的距离

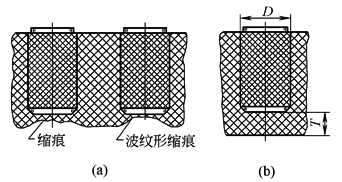

如图a所示，若嵌件底面紧挨制品壁面，制品壁面会产生波纹形缩痕

2

在模塑

制品边

缘的

嵌件

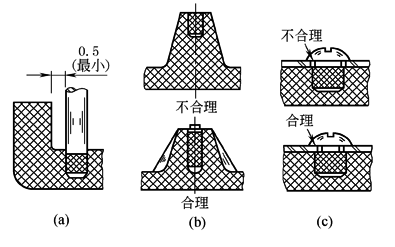

在模塑制品边缘的嵌件，若嵌件离制品壁面很近，要考虑到嵌件外伸部分插入凸模定位孔中，孔壁离凸模表面距离太小时，会引起孔口附近模具边缘损坏。为避免这一缺陷，嵌件离制品壁面内侧的距离应大于0.5mm。如图a所示

凸台中嵌件见图b所示。此类嵌件应伸到凸台底部，嵌件底部为球头，以避免制品中局部应力集中。凸台应增设加强筋

对于受力嵌件，制品中嵌件承受的应力超过塑料材料的强度，设计制品时应考虑使嵌件受力而嵌件周围塑料不受力。图c所示，金属板用螺钉紧固在塑料制品上，为使拧紧螺钉产生的压缩力直接作用在嵌件凸肩上，金属板上孔径应小于嵌件凸肩外径
