金属嵌件的形式

在塑料模塑制品中配置金属或其他材料的零件，或将零件压入制品中，或将零件放在模具型腔中，成型后成为模塑制品不可拆卸的组成部分。该制品为嵌件模塑制品，嵌入制品中的零件称为嵌件

镶入嵌件的主要目的是为了增加塑件局部的强度、硬度、耐磨性、导电性、导磁性；为提高塑件尺寸和形状的稳定性及精度；降低塑料的消耗等。嵌件的材料有有色金属、黑金属、玻璃及木材等

嵌件可分为接触塑料和不接触塑料两部分。接触塑料部分是指嵌入制品中的部分，此时应设法加大塑料对嵌件的握固强度和嵌件的抗拔出能力。为此对圆柱形零件，可采取表面滚花、车凹槽等措施；对片状或板状嵌件，可考虑钻孔、冲缺口或打弯等。不接触塑料部分是指嵌件外露部分，主要为了嵌件使用方便以及便于将嵌件牢固地置于模具中

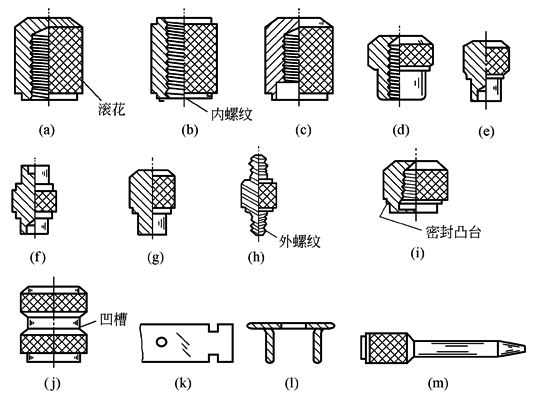

金属嵌件的不同结构形式

序号

金属嵌件图号

金属嵌件名称

序号

金属嵌件图号

金属嵌件名称

1

图a

内螺纹盲孔阴嵌件

8

图h

双头外螺纹阳嵌件

2

图b

内螺纹通孔阴嵌件

9

图i

内螺纹盲孔双凸台阳嵌件

3

图c

内螺纹带凹台盲孔阴嵌件

10

图j

凹槽阳嵌件

4

图d

内螺纹盲孔螺栓形阳嵌件

11

图k

板或片状嵌件

5

图e

单端孔阳嵌件

12

图l

带孔拱形片状嵌件

6

图f

双端孔阳嵌件

13

图m

杆形阳嵌件

7

图g

铆钉阳嵌件
