制件口缘设计

制品的口缘有多种形状，其形状直接影响注射模具分模线位置的选择。制品设计中，如果口缘形状发生变化，那么模具分模线的位置也将随之改变。下面介绍常用的几种制品口缘形式及分模线位置选择

(1)标准形口缘

如图a所示，模塑制品口缘的顶面为平面，模具分模线位于制品口缘顶面，这种口缘既简单又适用

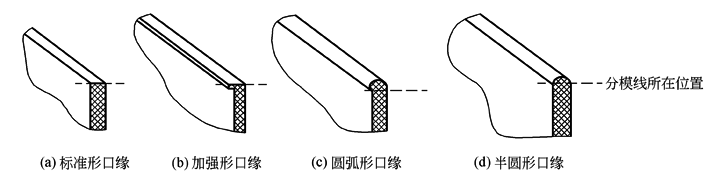

注射模塑制品口缘形式与分模线位置

(2)加强形口缘

如图b所示，模塑制品口缘的顶面为平面，口缘处壁厚略大于制品本体壁厚，形成外翻形式，提高制品口缘的强度和实用性。注射模具分模线位于口缘顶面。这种口缘适合于盆、桶类塑料制品

(3)圆弧形口缘

如图c所示，模塑制品口缘顶部为圆弧面，其圆弧直径略大于制品壁厚，口缘内侧圆弧面与制品壁面以圆弧相接。这种口缘的注射模具分模线应选择在制品口缘圆弧的直径位置。圆弧形口缘适合于饮料杯类塑料制品

(4)半圆形口缘

如图d所示，模塑制品口缘顶部为圆弧面，圆弧直径等于制品壁厚，口缘内、外侧圆弧面与制品壁面相切，称为半圆形口缘。注射模具分模线位于制品口缘圆弧直径位置
