分模线位置的确定

为了从密闭的模具内取出塑件和浇注系统凝料等，或为了安放嵌件，将模具适当地分成两个或若干个主要部分，这些可分离部分的接合缝，称为分模线

由于模具接合缝的存在，模塑过程中熔体进入模具型腔后，就会有少量熔体从分模线缝隙中溢出，在制品上产生极薄的飞边。需采用刀削、锉、磨或丸冲等方法去除以改善制品外观，这道工序无形中加长了制品的生产周期。尽管如此，在制品上最终还是会留下分模线痕印，使产品的外观受到一定影响。因此，要合理选择分模线的位置，减少去除飞边的修整工作量及提高产品的外观质量

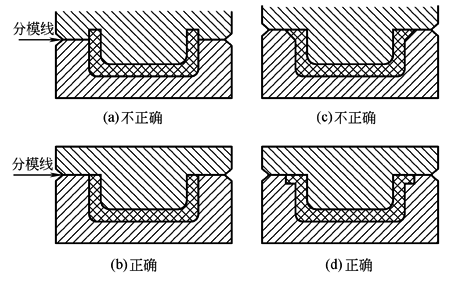

杯形或圆筒形制品的分模线应选择在圆筒或杯的口缘部位，这个部位上的飞边去除后，留下的分模线痕印对制品外观不会产生影响，如图b所示。若将分模线选在圆柱面上如图a所示，飞边去除后，留下的分模线痕印直接影响到制品的外观

如图c所示，模具分模线处制品的壁面太薄，去除薄壁面上的飞边后，易引起制品壁面裂纹和碎裂。正确的设计如图d所示

分模线位置的选择
