ZCUD型和ZUUD型 |
||||||||||||
|

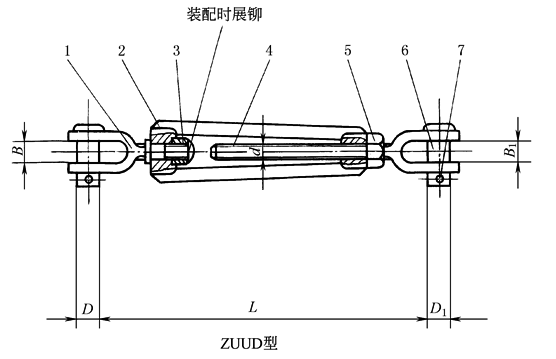

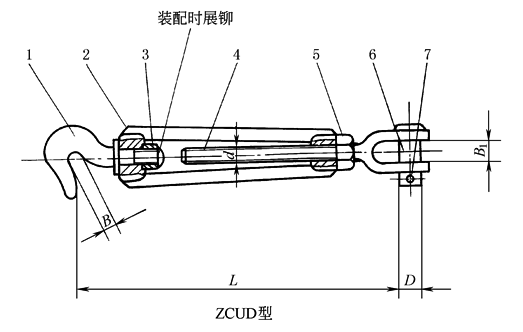

1—钩子；2—模锻螺旋套；3—圆螺母；4—U形螺杆；5—锁紧螺母；6—光直销；7—开口销
1—叉子；2—模锻螺旋套；3—圆螺母；4—U形螺杆；5—锁紧螺母；6—光直销；7—开口销 ZCUD型和ZUUD型螺旋扣的基本尺寸 mm |
||||||||||||
|
螺杆直径 d |
最大钢索 直径 |
ZCUD 型 |
ZUUD 型 |
|||||||||
|
B |
B1 |
D |
L |
质量/kg |
B |
B1 |
D |
D1 |
L |
质量/kg |
||
|
M8 |
4.9 |
10 |
12 |
8 |
185/265 |
0.4 |
12 |
12 |
8 |
8 |
190/270 |
0.4 |
|
M10 |
6.2 |
11 |
14 |
10 |
200/285 |
0.5 |
14 |
14 |
10 |
10 |
210/295 |
0.5 |
|
M12 |
7.7 |
12 |
16 |
12 |
240/330 |
0.9 |
16 |
16 |
12 |
12 |
245/335 |
0.9 |
|
M14 |
9.3 |
16 |
18 |
14 |
300/420 |
1.3 |
18 |
18 |
14 |
14 |
305/425 |
1.2 |
|
M16 |
11.0 |
20 |
22 |
16 |
315/440 |
1.8 |
22 |
22 |
16 |
16 |
325/450 |
1.6 |
