KOUD型、KOUH型、KCCD型、KCUD型和KCOD型

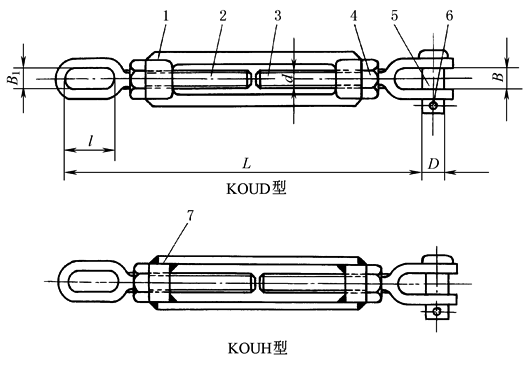

1—模锻螺旋套；2—O形左螺杆；3—U形右螺杆；4—锁紧螺母；5—光直销；6—开口销；7—焊接螺旋套

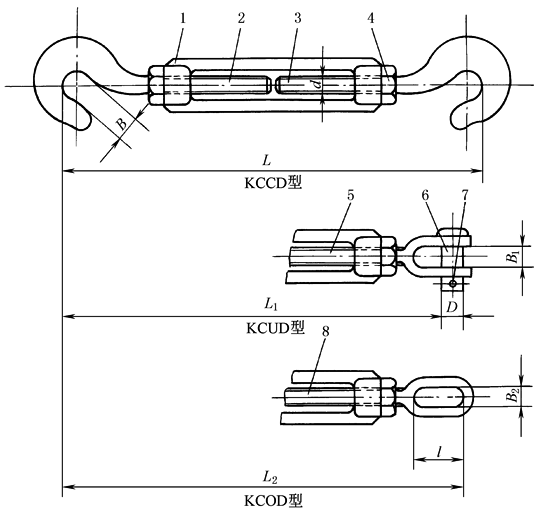

1—模锻螺旋套；2—C形左螺杆；3—C形右螺杆；4—锁紧螺母；5—U形右螺杆；6—光直销；7—开口销；8—O形右螺杆

KOUD型、KOUH型、KCCD型、KCUD型和KCOD型螺旋扣的基本尺寸　　　　　　　　　　　mm

KOUD、

KOUH

螺杆直径 d

最大钢

索直径

B

B₁

D

l

L

质量/kg

KOUD

KOUH

KOUD

KOUH

M6

—

3.8

10

10

6

19

160/235

0.3

—

M8

—

4.9

12

12

8

24

220/335

0.4

—

M10

—

6.2

14

14

10

28

240/355

0.5

—

M12

—

7.7

16

16

12

34

295/435

0.8

—

M14

—

9.3

18

18

14

40

310/450

1.0

—

M16

—

11.0

22

22

16

47

375/540

1.7

—

M18

—

13.0

25

25

18

55

395/560

2.0

—

M20

—

15.0

27

27

20

60

445/630

2.8

—

M22

M22

17.0

30

30

23

70

470/655

3.3

3.8

M24

M24

19.5

32

32

26

80

540/775

5.3

5.7

M27

M27

21.5

36

36

30

90

575/790

6.2

6.7

M30

M30

24.5

40

40

32

100

665/915

10.6

11.3

M36

M36

28.0

44

44

38

105

690/940

12.8

13.7

—

M39

31.0

49

49

41

120

770/1035

—

19.3

—

M42

34.0

52

52

45

130

810/1075

—

21.8

—

M48

40.0

58

58

50

140

890/1180

—

32.9

—

M56

43.0

65

65

57

150

920/1210

—

40.9

—

M60

46.0

70

70

61

170

1010/1320

—

52.1

—

M64

49.0

75

75

65

180

1055/1360

—

61.5

KCCD、

KCUD、

KCOD

螺杆直径 d

最大

钢索

直径

B

B₁

B₂

D

l

L

L₁

L₂

质量/kg

KCCD、KCUD、

KCOD

KCCD

KCUD

KCOD

M6

3.8

8

10

10

6

19

160/235

160/235

165/240

0.2

0.2

0.2

M8

4.9

13

12

12

8

24

250/360

230/340

240/350

0.4

0.4

0.5

M10

6.2

16

14

14

10

28

270/385

250/365

260/375

0.6

0.5

0.7

M12

7.7

18

16

16

12

34

320/460

300/440

315/455

1.0

1.0

1.2

M14

9.3

20

18

18

14

40

330/470

315/455

330/470

1.2

1.1

1.3

M16

11.0

24

22

22

16

47

390/560

375/545

390/560

2.0

1.9

2.2
