钢丝绳夹(GB/T 5976—2006)

钢丝绳夹(GB/T 5976—2006)
					标记示例：钢丝绳为右捻6股，规格为20mm(钢丝绳公称直径d_r＞18~20mm)，夹座材料为KTH350-10的钢丝绳夹，标记为：绳夹GB/T 5976—20KTH 钢丝绳为左捻6股时，标记为：绳夹GB/T 5976—20左KTH
绳夹规格d_r (钢丝绳公称直径) /mm	适用钢丝绳公称直径d_r/mm	尺寸					螺母 (GB/T 41—2000) d	单组质量 /kg
绳夹规格d_r (钢丝绳公称直径) /mm	适用钢丝绳公称直径d_r/mm	A	B	C	R	H	螺母 (GB/T 41—2000) d	单组质量 /kg
6	6	13.0	14	27	3.5	31	M6	0.034
8	＞6~8	17.0	19	36	4.5	41	M8	0.073
10	＞8~10	21.0	23	44	5.5	51	M10	0.140
12	＞10~12	25.0	28	53	6.5	62	M12	0.243
14	＞12~14	29.0	32	61	7.5	72	M14	0.372
16	＞14~16	31.0	32	63	8.5	77	M14	0.402
18	＞16~18	35.0	37	72	9.5	87	M16	0.601
20	＞18~20	37.0	37	74	10.5	92	M16	0.624
22	＞20~22	43.0	46	89	12.0	108	M20	1.122
24	＞22~24	45.5	46	91	13.0	113	M20	1.205
26	＞24~26	47.5	46	93	14.0	117	M20	1.244
28	＞26~28	51.5	51	102	15.0	127	M22	1.605
32	＞28~32	55.5	51	106	17.0	136	M22	1.727
36	＞32~36	61.5	55	116	19.5	151	M24	2.286
40	＞36~40	69.0	62	131	21.5	168	M27	3.133
44	＞40~44	73.0	62	135	23.5	178	M27	3.470
48	＞44~48	80.0	69	149	25.5	196	M30	4.701
52	＞48~52	84.5	69	153	28.0	205	M30	4.897
56	＞52~56	88.5	69	157	30.0	214	M30	5.075
60	＞56~60	98.5	83	181	32.0	237	M36	7.921
注：本标准适用于起重机、矿山运输、船舶和建筑业等重型工况中使用的GB 8918—2006和GB/T 20118—2006中圆股钢丝绳的绳端固定或连接。

钢丝绳夹零件材料
零件名称			材料
夹座	锻造		GB/T 700—1988规定的Q235-B
	铸造		GB/T 1348—1988规定的QT450-10
			GB/T 9440—1988规定的KTH350-10
			GB/T 11352—1989规定的ZG270-500
U形螺栓			GB/T 700—1988规定的Q235-B
螺母			GB/T 41—2000规定的性能等级5级
注：1.允许采用性能不低于表中的材料代用。 2.当绳夹用于起重机上时，夹座材料推荐采用Q235-B钢或ZG270-500制造。
钢丝绳夹使用方法

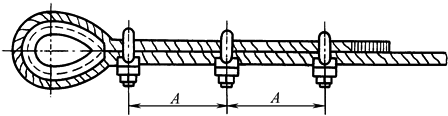

(1)钢丝绳夹的布置钢丝绳夹应按下图所示把夹座扣在钢丝绳的工作段上，U形螺栓扣在钢丝绳的尾段上。钢丝绳夹不得在钢丝绳上交替布置 (2)钢丝绳夹的数量对于符合本标准规定的适用场合，每一连接处所需钢丝绳夹的最少数量推荐见下表
绳夹规格 (钢丝绳公称直径d_r) /mm		钢丝绳夹的最少数量 /组		绳夹规格 (钢丝绳公称直径d_r) /mm	钢丝绳夹的最少数量 /组
≤18 ＞18~26 ＞26~36		3 4 5		＞36~44 ＞44~60	6 7
(3)钢丝绳夹间的距离钢丝绳夹间的距离A等于6~7倍钢丝绳直径 (4)绳夹固定处的强度按上述固定方法正确布置和夹紧，固定处的强度至少为钢丝绳自身强度的80% (5)钢丝绳夹的紧固方法紧固绳夹时必须考虑每个绳夹的合理受力，离套环最远处的绳夹不得首先单独紧固。离套环最近处的绳夹(第一个绳夹)应尽可能地靠紧套环，但仍必须保证绳夹的正确拧紧，不得损坏钢丝绳的外层钢丝
