NX型稀油润滑逆止器的主要技术参数

NX型稀油润滑逆止器的主要技术参数
NX型逆止器是NJ型逆止器的改进型，其工作原理和用途与NJ型相同，但NX采用稀油润滑，改善了逆止器的内部润滑条件，提高了逆止器的最高转速，延长了使用寿命

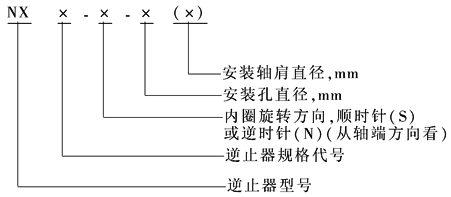

标记示例：NX160 型，从轴端方向看内圈顺时针旋转，安装孔直径 d 为160mm，安装轴肩直径为 200mm 的接触式稀油润滑逆止器，标记为：NX160-S-160(200) 型号意义：

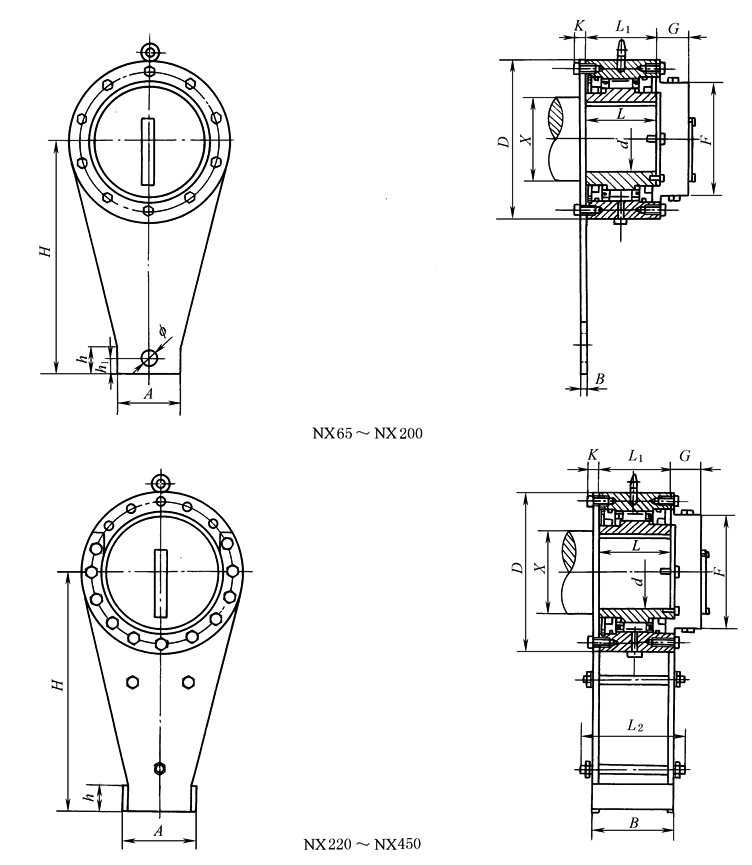

型号	额定逆止力矩 T_e/N·m	孔径范围 d/mm	内圈最高转速 /r·min^-1	结构尺寸 /mm													油箱充油量 /L	最大质量 /kg
型号	额定逆止力矩 T_e/N·m	孔径范围 d/mm	内圈最高转速 /r·min^-1	A	B	L	H	h	h₁	f	D	L₁	L₂	F	G	K	油箱充油量 /L	最大质量 /kg
NX65	1600	50~65	200	50	6	85	226	30	16	13.5	160	90		115	50	10	0.25	13.5
NX75	2500	60~75	180	65	6	85	269	35	19	16.5	170	90		125	50	10	0.30	16.8
NX85	6000	70~85	180	95	9	110	329	45	29	20.5	210	115		140	60	13	0.45	30.5
NX95	8000	80~95	170	105	9	110	382	55	32	20.5	230	115		160	60	15	0.60	37
NX110	11000	90~110	170	110	12	110	425	60	40	26	270	115		180	60	16	0.75	53
NX130	16000	100~130	120	120	12	130	506	65	36	26	320	135		230	60	16	1.30	84
NX160	25000	120~160	110	120	20	140	612	65	32	31	360	145		255	60	16	1.40	130
NX200	38000	160~200	110	130	20	160	623	70	43	41	430	165		310	60	21	1.90	195
NX220	50000	160~220	105	238	259	230	820	80			500	235	299	300	95	35	3.5	410
NX250	90000	180~250	90	288	323	290	1000	100			600	295	371	355	125	35	8.4	745
NX270	125000	200~270	80	298	323	290	1100	110			650	295	371	395	130	40	10	810
NX300	180000	230~300	80	356	335	290	1300	135			780	295	395	495	130	45	15	1250
NX320	270000	250~320	75	386	345	320	1500	135			850	305	412	525	135	60	16	1515
NX350	320000	250~350	75	414	360	360	1600	135			930	320	432	565	135	70	18	1980
NX420	520000	320~420	55	474	484	450	1800	165			1030	440	556	680	170	70	32	3020
NX450	700000	350~450	55	526	494	480	2000	165			1090	450	578	690	180	80	35	3490
注：1.孔公差为H7，推荐轴公差为 h6。键槽宽度按GB/T 1095—1979中JS9，其对称度公差按GB/T 1184—1996中7~9级制作。 2.请在订货单上标出孔径、尺寸公差，否则按H7 加工。 3.供货时，轴端挡圈尺寸按 JB/ZQ 4349—1997 标准制作。
