NJ型逆止器的主要技术参数

标记示例：

NJ200 型，从轴端方向看，内圈顺时针方向旋转，安装孔直径 d 180mm 的接触式逆止器，标记为：NJ200-S-180

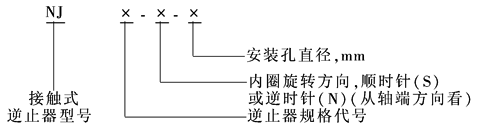

型号意义：

型 号

额定逆

止力矩

T_e/N·m

孔径

范围

d/mm

内圈最

高转速

/r·min^-1

空转阻

力 矩

/N·m

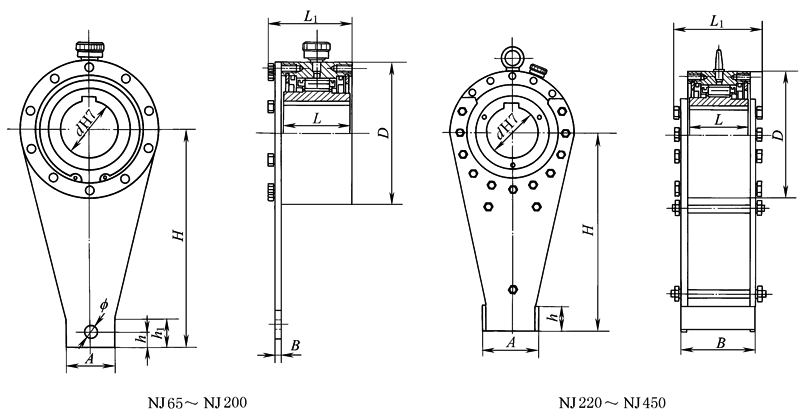

结   构   尺   寸   /mm

最大

质量

/kg

A

B

D

H

h₁

h

f

L

L₁

NJ65

1600

50～65

150

4

50

6

160

226

30

16

13.5

85

106

13.5

NJ75

2500

60～75

5

65

6

170

269

35

19

16.5

85

106

16.1

NJ85

6000

70～85

8

95

9

210

329

45

29

20.5

110

135

29.2

NJ95

8000

80～95

10

105

9

230

382

55

32

20.5

110

138

37.2

NJ110

11000

90～110

15

110

12

270

425

60

40

26

110

141

46.1

NJ130

16000

100～130

100

20

120

12

320

506

65

36

26

130

161

82.8

NJ160

25000

120～160

35

120

20

360

612

65

32

31

140

183

125

NJ200

38000

160～200

45

130

20

430

623

70

43

41

160

207

180

NJ220

50000

160～220

80

75

238

259

500

820

80

230

303

351

NJ250

90000

180～250

50

95

288

323

600

1000

100

290

367

675

NJ270

125000

200～270

100

298

323

650

1100

110

290

367

737

NJ300

180000

230～300

110

356

335

780

1300

135

290

392

1123

NJ320

270000

250～320

140

386

345

850

1500

135

320

412

1425

NJ350

320000

250～350

160

414

360

930

1600

135

360

426

1955

NJ420

520000

320～420

220

474

484

1030

1800

165

450

550

2930

NJ450

700000

350～450

250

526

494

1090

2000

165

480

574

3380

注：1.孔公差为H7，推荐轴公差为 h6。键槽宽度按 GB/T 1095—1979的JS9、其对称度公差按GB/T 1184—1996的7～9级制作。

2.请在订货单上标出孔径、尺寸公差，否则按标准配合公差 H7 加工。

3.生产厂为沈阳三环机械厂。见表NX型稀油润滑逆止器的主要技术参数、表NF型、NFG型逆止器的主要技术参数及安装尺寸、表GN型和DTⅡN1型滚柱逆止器的生产厂与本表相同。
