链条 |
||||||||||||||||||||||||||||||||||||||||
|

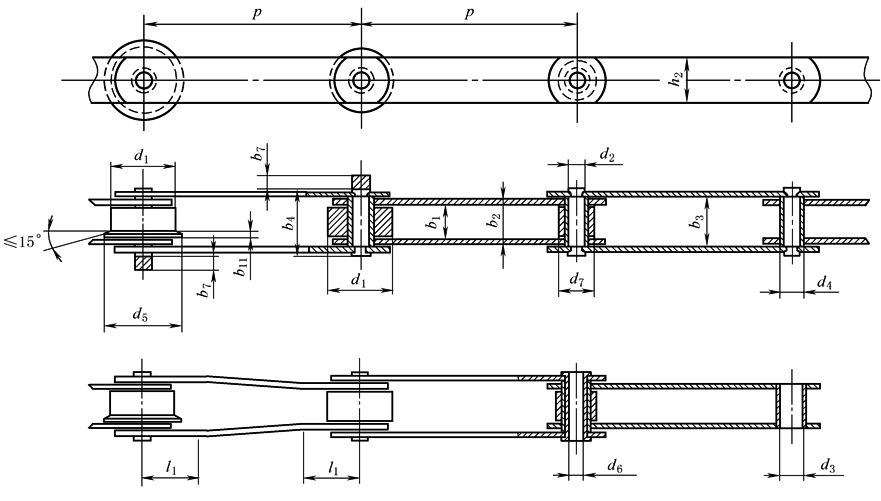

链条分实心销轴链条和空心销轴链条；有内链节、实心销轴外链节、空心销轴外链节、开口销式连接链节、螺栓式连接链节、实心销轴弯板链节、空心销轴弯板链节七种链节；分套筒链、带边滚子链、大滚子链和小滚子链等类型。为了在一封闭的链条中获得奇数链节，需要使用一个弯板链节 (1)输送链规格、基本参数和尺寸
表1 mm |
||||||||||||||||||||||||||||||||||||||||
|
类型 |
链号 (基本) |
抗拉强 度/kN min |
大滚子 直径d1 max |
节 距 p |
||||||||||||||||||||||||||||||||||||
|
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
||||||||||||||||||||||||||
|
实 心 销 轴 链 |
M20 |
20 |
25 |
× |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||
|
M28 |
28 |
30 |
|
× |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
M40 |
40 |
36 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
M56 |
56 |
42 |
|
|
× |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
M80 |
80 |
50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
M112 |
112 |
60 |
|
|
|
× |
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
M160 |
160 |
70 |
|
|
|
|
× |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
M224 |
224 |
85 |
|
|
|
|
|
× |
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
M315 |
315 |
100 |
|
|
|
|
|
|
× |
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
M450 |
450 |
120 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
M630 |
630 |
140 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
M900 |
900 |
170 |
|
|
|
|
|
|
|
|
× |
|
|
|
|
|
|
|||||||||||||||||||||||
|
空 心 销 轴 链 |
MC28 |
28 |
36 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||
|
MC56 |
56 |
50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
MC112 |
112 |
70 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
MC224 |
224 |
100 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
类型 |
链号 (基本) |
销轴 直径 d2 max |
套筒 孔径 d3 min |
套筒 外径 d4 max |
链板 高度 h2 max |
内链 节内宽 b1 min |
内链节 外宽 b2 max |
外链节 内宽 b3 min |
销轴 长度 b4 max |
销轴止 锁端加 长量 b7 max |
空心 销轴 内径 d6 min |
弯板 链节 尺寸 l1 min |
带边滚子 |
小滚子 直径 d7 max |
||||||||||||||||||||||||||
|
边缘 直径 d5 max |
边缘 宽度 b11 max |
|||||||||||||||||||||||||||||||||||||||
|
实 心 销 轴 链 |
M20 |
6 |
6.1 |
9 |
19 |
16 |
22 |
22.2 |
35 |
7 |
|
12.5 |
32 |
3.5 |
12.5 |
|||||||||||||||||||||||||
|
M28 |
7 |
7.1 |
10 |
21 |
18 |
25 |
25.2 |
40 |
8 |
|
14 |
36 |
4 |
15 |
||||||||||||||||||||||||||
|
M40 |
8.5 |
8.6 |
12.5 |
26 |
20 |
28 |
28.3 |
45 |
9 |
|
17 |
42 |
4.5 |
18 |
||||||||||||||||||||||||||
|
M56 |
10 |
10.1 |
15 |
31 |
24 |
33 |
33.3 |
52 |
10 |
|
20.5 |
50 |
5 |
21 |
||||||||||||||||||||||||||
|
M80 |
12 |
12.1 |
18 |
36 |
28 |
39 |
39.4 |
62 |
12 |
|
23.5 |
60 |
6 |
25 |
||||||||||||||||||||||||||
|
M112 |
15 |
15.1 |
21 |
41 |
32 |
45 |
45.5 |
73 |
14 |
|
27.5 |
70 |
7 |
30 |
||||||||||||||||||||||||||
|
M160 |
18 |
18.1 |
25 |
51 |
37 |
52 |
52.5 |
85 |
16 |
|
34 |
85 |
8.5 |
36 |
||||||||||||||||||||||||||
|
M224 |
21 |
21.2 |
30 |
62 |
43 |
60 |
60.6 |
98 |
18 |
|
40 |
100 |
10 |
42 |
||||||||||||||||||||||||||
|
M315 |
25 |
25.2 |
36 |
72 |
48 |
70 |
70.7 |
112 |
21 |
|
47 |
120 |
12 |
50 |
||||||||||||||||||||||||||
|
M450 |
30 |
30.2 |
42 |
82 |
56 |
82 |
82.8 |
135 |
25 |
|
55 |
140 |
14 |
60 |
||||||||||||||||||||||||||
|
M630 |
36 |
36.2 |
50 |
103 |
66 |
96 |
97 |
154 |
30 |
|
66.5 |
170 |
16 |
70 |
||||||||||||||||||||||||||
|
M900 |
44 |
44.2 |
60 |
123 |
78 |
112 |
113 |
180 |
37 |
|
81 |
210 |
18 |
85 |
||||||||||||||||||||||||||
|
空 心 销 轴 链 |
MC28 |
13 |
13.1 |
17.5 |
26 |
20 |
28 |
28.3 |
42 |
10 |
8.2 |
17.0 |
42 |
4.5 |
25 |
|||||||||||||||||||||||||
|
MC56 |
15.5 |
15.6 |
21.0 |
36 |
24 |
33 |
33.3 |
48 |
13 |
10.2 |
23.5 |
60 |
5 |
30 |
||||||||||||||||||||||||||
|
MC112 |
22 |
22.2 |
29.0 |
51 |
32 |
45 |
45.3 |
67 |
19 |
14.3 |
34.0 |
85 |
7 |
42 |
||||||||||||||||||||||||||
|
MC224 |
31 |
31.2 |
41.0 |
72 |
43 |
60 |
60.6 |
90 |
24 |
20.3 |
47.0 |
120 |
10 |
60 |
||||||||||||||||||||||||||
|
注：1.节距p是理论参考尺寸，用来计算链长和链轮尺寸，而不是用作检验链节的尺寸。 2.用×表示的链条节距规格仅用于套筒链条和小滚子链条。 3.阴影区内的节距规格是优选节距规格。 4.弯板链节尺寸l1决定最大链板长度和对铰链轨迹的最小限制。 |
||||||||||||||||||||||||||||||||||||||||
|

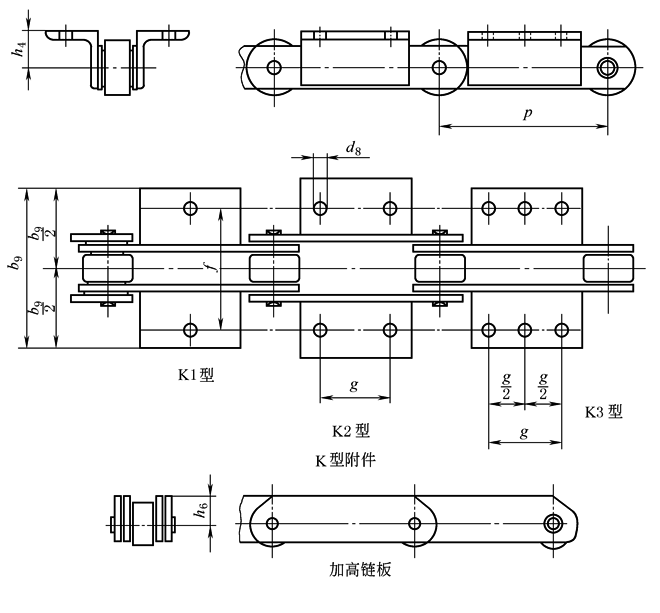

(2)附件 K型附件分为K1型、K2型、K3型三种，可由角钢制造或钢板弯曲而成，也可与链板制成一个整体。附件可在链条的一侧或两侧。链板还可以制成加高链板 K型附件及加高链板安装尺寸如下
|
||||||||||||||||||||||||||||||||||||||||
|
表2 K型附件及加高链板尺寸 mm |
||||||||||||||||||||||||||||||||||||||||
|
K型附件 |
加高链板② |
|||||||||||||||||||||||||||||||||||||||
|
链号 |
附板孔 直径 d8 |
附板平 台高度 h4 |
附板孔 中心线 间的横 向距离 f |
附板横 向外宽 b9 max |
纵向孔心距 |
加高链 板高度 h6 |
||||||||||||||||||||||||||||||||||
|
短 |
中 |
长 |
||||||||||||||||||||||||||||||||||||||
|
节距 p① min |
附板孔中 心线间的 纵向距离 g |
节距 p① min |
附板孔中 心线间的 纵向距离 g |
节距 p① min |
附板孔中 心线间的 纵向距离 g |
|||||||||||||||||||||||||||||||||||
|
M20 M28 M40 M56 M80 M112 M160 M224 M315 M450 M630 M900 |
6.5 9 9 11 11 14 14 18 18 18 24 30 |
16 20 25 30 35 40 45 55 65 75 90 110 |
54 64 70 88 96 110 124 140 160 180 230 280 |
84 100 112 140 160 184 200 228 250 280 380 480 |
63 80 80 100 125 125 160 200 200 250 315 315 |
20 25 20 25 50 35 50 65 50 85 100 65 |
80 100 100 125 160 160 200 250 250 315 400 400 |
35 40 40 50 85 65 85 125 100 155 190 155 |
100 125 125 160 200 200 250 315 315 400 500 500 |
50 65 65 85 124 100 145 190 155 240 300 240 |
16 20 22.5 30 32.5 40 45 60 65 80 90 120 |
|||||||||||||||||||||||||||||
|
MC28 MC56 MC112 MC224 |
9 11 14 18 |
25 35 45 65 |
70 88 110 140 |
112 152 192 220 |
80 125 160 200 |
20 50 50 50 |
100 160 200 250 |
40 85 85 100 |
125 200 250 315 |
65 125 145 155 |
22.5 32.5 45 65 |
|||||||||||||||||||||||||||||
|
①对应纵向孔中心距g的最小链条节距。 ②其他所有数据(包括抗拉强度)见表1。 |
||||||||||||||||||||||||||||||||||||||||
|

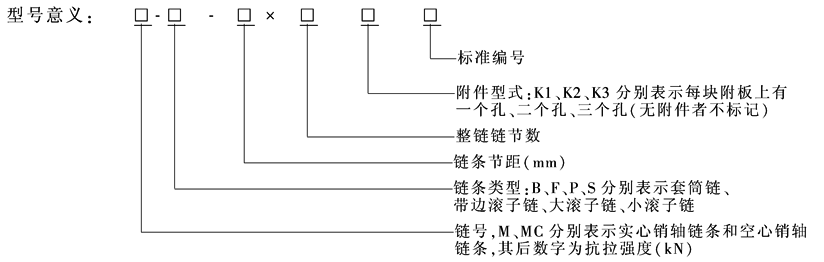

(3)标记
标记示例： 1.链号M80、带边滚子链、链条节距100mm、整链链节为80节、K1型附件的输送链，标记为： M80-F-100×80K1 GB/T 8350—2008 2.链号MC224、小滚子链、链条节距200mm、整链链节数为60节，K2型附件的输送链，标记为： MC224-S-200×60K2 GB/T 8350—2008 |
||||||||||||||||||||||||||||||||||||||||
