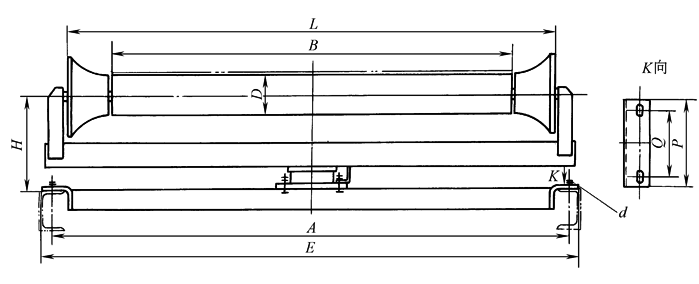

摩擦上平调心托辊 mm |
||||||||||||
|
|
||||||||||||
|
带宽 B |
辊 子 |
A |
L |
E |
H |
P |
Q |
d |
质量 /kg |
图 号 |
||
|
D |
L |
轴承型号 |
||||||||||
|
500 |
63.5 |
690 |
6204/C4 |
740 |
690 |
800 |
168 |
170 |
130 |
M12 |
36.4 |
50C110M |
|
76 |
172 |
41.4 |
50C210M |
|||||||||
|
89 |
6205/C4 |
175.5 |
44.7 |
50C310M |
||||||||
|
650 |
76 |
840 |
6204/C4 |
890 |
840 |
950 |
187 |
44.8 |
65C210M |
|||
|
89 |
190.5 |
48.2 |
65C310M |
|||||||||
|
108 |
6205/C4 |
211 |
60.2 |
65C410M |
||||||||
|
800 |
89 |
990 |
6204/C4 |
1090 |
1020 |
1150 |
200.5 |
52.4 |
80C310M |
|||
|
108 |
1020 |
6205/C4 |
216 |
67.3 |
80C410M |
|||||||
|
133 |
6305/C4 |
236 |
79.3 |
80C510M |
||||||||
|
1000 |
108 |
1220 |
6205/C4 |
1290 |
1220 |
1350 |
246 |
220 |
170 |
M16 |
79.1 |
100C410M |
|
133 |
6305/C4 |
258.5 |
96.5 |
100C510M |
||||||||
|
159 |
1226 |
6306/C4 |
291.5 |
98.3 |
100C610M |
|||||||
|
1200 |
108 |
1420 |
6205/C4 |
1540 |
1420 |
1600 |
281 |
260 |
200 |
93.5 |
120C410M |
|
|
133 |
6305/C4 |
293.5 |
111.9 |
120C510M |
||||||||
|
159 |
1426 |
6306/C4 |
310.5 |
114.9 |
120C610M |
|||||||
|
1400 |
108 |
1620 |
6205/C4 |
1740 |
1620 |
1800 |
296 |
280 |
220 |
101.1 |
140C410M |
|
|
133 |
6305/C4 |
313.5 |
120.4 |
140C510M |
||||||||
|
159 |
1626 |
6306/C4 |
330.5 |
124.5 |
140C610M |
|||||||
|
注：1.与中间架连接的紧固件包括在本部件内。 2.要求改变尺寸A时，必须在订货时说明其数量。 |
||||||||||||
