起重机橡胶缓冲器(JB/T 8110.2—1999)

起重机橡胶缓冲器(JB/T 8110.2—1999)

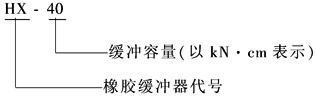

															标记示例：缓冲容量W＝0.40kN·m的橡胶缓冲器，标记为：缓冲器 HX-40 JB/T 8110.2—1999 型号意义：

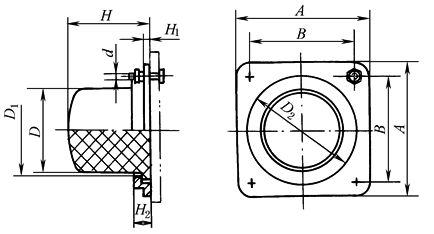

型号	缓冲容量 W /kN·m			缓冲行程 S /mm		缓冲力 P /kN		主要尺寸 /mm														螺栓规格 d×L		质量/kg ≈
								D	D₁			D₂	H			H₁		H₂	A		B
HX-10	0.10			22		16		50	56			71	50			5		8	80		63	M6×20		0.36
HX-16	0.16			25		19		56	62			80	56			5		10	90		71	M6×20		0.48
HX-25	0.25			28		28		67	73			90	67			6		12	100		80	M6×20		0.70
HX-40	0.40			32		40		80	87			112	80			6		14	125		100	M10×30		1.34
HX-63	0.63			40		50		90	99			125	90			6		16	140		112	M10×30		2.13
HX-80	0.80			45		63		100	109			140	100			8		18	160		125	M12×35		2.70
HX-100	1.00			50		75		112	122			160	112			8		20	180		140	M12×35		3.68
HX-160	1.60			56		95		125	136			180	125			8		22	200		160	M16×40		5.00
HX-250	2.50			63		118		140	153			200	140			8		25	224		180	M16×40		6.50
HX-315	3.15			71		160		160	174			224	160			10		28	250		200	M16×45		9.18
HX-400	4.00			80		200		180	194			250	180			10		32	280		224	M16×45		12.00
HX-630	6.30			90		250		200	215			280	200			10		36	315		250	M20×50		16.18
HX-1000	10.00			100		300		224	242			315	224			12		40	355		280	M20×50		25.00
HX-1600	16.00			112		425		250	269			355	250			12		45	400		315	M20×50		34.00
HX-2000	20.00			125		500		280	300			400	280			12		50	450		355	M20×50		48.20
HX-2500	25.00			140		630		315	335			450	315			12		56	500		400	M20×50		64.80
橡胶弹性体结构型式、尺寸及技术要求
										技术条件： (1) 在环境温度为-30～55℃时，缓冲器应能正常工作 (2) 橡胶弹性体不应与油、酸、碱及其他有害化学物品接触 (3) 橡胶弹性体选用的胶料，其物理机械性能应符合下列指标：扯断强度大于等于18MPa　　　扯断伸长率大于等于450％邵尔 A硬度67±3　　　　　　扯断永久变形小于等于20％热空气老化系数（70℃，72h）大于等于0.80 (4) 橡胶弹性体不得有离层、裂纹、海绵状、缺胶、欠硫等现象，其表面不应有气泡、明疤、凹痕等影响使用性能和美观的缺陷
型号		尺寸 /mm																					质量/kg ≈
		D	d₁		d₂		H				h			r			r₁			r₂
HX-10		50	52		63		50				5			63			3			2			0.14
HX-16		56	58		71		56				6			71			4			2			0.20
HX-25		67	69		80		67				7			80			5			2			0.33
HX-40		80	83		100		80				8			100			6			2			0.56
HX-63		90	93		112		90				10			112			7			3			0.80
HX-80		100	103		125		100				12			125			8			3			1.12
HX-100		112	116		140		112				14			140			9			3			1.59
HX-160		125	130		160		125				16			160			10			3			2.23
HX-250		140	145		180		140				18			180			12			4			3.20
HX-315		160	166		200		160				20			200			14			4			4.60
HX-400		180	186		224		180				22			224			16			4			6.56
HX-630		200	207		250		200				25			250			18			4			7.74
HX-1000		224	232		280		224				28			280			20			5			12.19
HX-1600		250	259		315		250				32			315			22			5			17.72
HX-2000		280	290		355		280				36			355			25			5			24.70
HX-2500		315	325		400		315				40			400			28			5			34.96
橡胶弹性体允许偏差/mm		尺寸	≤10		＞10～20		＞20～30				＞30～50			＞50～80			＞80～120			＞120～180			＞180～250	＞250
		允许偏差	±0.50		±0.60		±0.80				±1.00			±1.20			±1.40			±1.80			±2.40	尺寸的±1％
