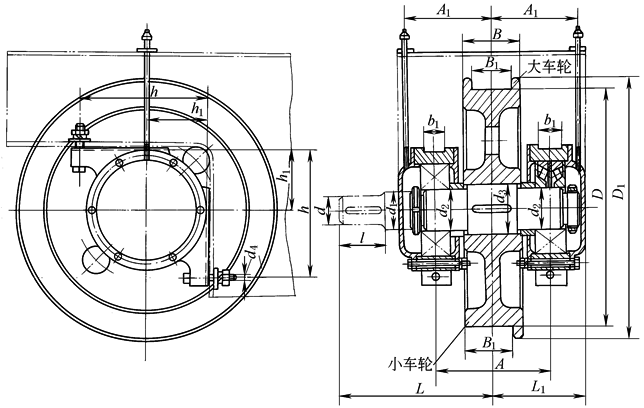

桥式起重机车轮组

桥式起重机车轮组

名称	形式	规格 D	A	A₁	B	B₁	b₁	D₁	d (s6)	d₁	d₂ (m6)	d₃	d₄	h	h₁ (h11)	L	L₁	l	质量 /kg	轴承
																				型号	数量
小车轮组	主	f 250	180		90	70	30	280	45	50	60	70	M20	180	80	225	130	70	45	7512	2
	被																		42
	主	f 350	200		100	81	50	380	65	85	90	100		225	105	300	150	85	112	7518
	被																		105
	主	f 400	240		120	100		440	80		100	110		260	120	350	170	115	155	7520
	被																		148
	主	f 500	270		130	110		540		110	120	130		300	140		195		250	7524
	被																		245		4
大车轮组	主		280	215	参见表起重机车轮型式、尺寸中表1				75	85	100	120	M24	310		400	230	105	288	7520
	被																		281
	主	f 600						640	85	90								115	338
	被																		328
	主	f 700	315	240			80	750	90	100	120	140	M30	350	160	450	260	125	536	7524
	被																		523
	主	f 800	365	280			90	850	95	120	150	160		410	190	500	300	145	788	7530
	被																		776
	主	f 900						950	110			170						165	887
	被																		869
注：1.型式栏：主一主动车轮，被一被动车轮。 2.小车轮的单轮缘应放在轨道外侧；主动大车轮采用圆锥踏面时，直径大的一端应放在轨道的内侧。
