直柄单钩(GB/T 10051.5—1988)

直柄单钩(GB/T 10051.5—1988)

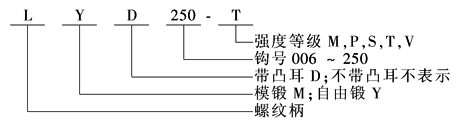

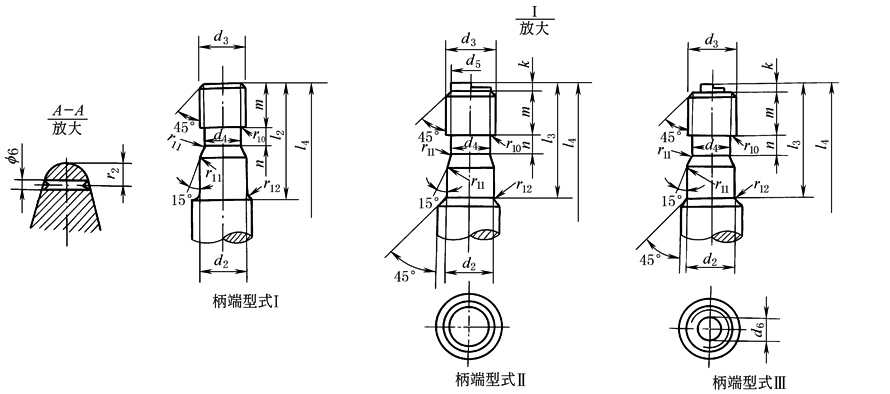

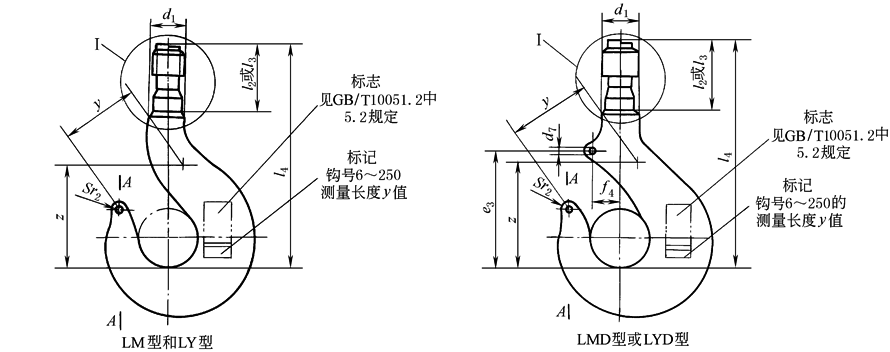

标记示例：钩号006、强度等级M的不带凸耳模锻直柄单钩，标记为：直柄单钩　LM006-M　GB/T 10051.5 钩号250、强度等级T的带凸耳自由锻直柄单钩，标记为：直柄单钩　LYD250-T　GB/T 10051.5 直柄单钩型号说明：说明： ① A—A剖面中钩号6～250的直柄单钩见表3，应压入f 6不锈钢圆柱销。② 轻小型起重设备用的006～5号直柄单钩，柄端为型式Ⅰ；起重机械和轻小型起重设备用的6～32号为型式Ⅱ；起重机械用的40～250号为型式Ⅲ。③ 表面粗糙度见表1。④ 普通螺纹公差带为GB/T 197中的6g；梯形圆螺纹见表4，螺母旋合后螺纹应均匀接触，无载荷时，其接触面应不小于50%。⑤ 单钩钩柄中心线应与钩腔中心线重合，其偏移量不大于表2的规定
表1											表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
部位					表面粗糙度R_a/μm						钩号						≤10				12～20						25～80				＞100
d₄，r₁₀、r₁₁					3.2
梯形圆螺纹其余加工面					6.3 12.5						偏移量						2				3						4				6
表3											直柄单钩尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
钩号	d₁		d₂	普通螺纹或梯形圆螺纹						d₆	d₇		e₃	f₄		l₂或l₃		l₄		m			n	k		r₁₀		r₁₁		r₁₂		y		z
				d₃		d₄		d₅
006	14		10	M10		7.5		—		—	3.2		52	11.5		30.5		97.5		9			4.5	—		1		2.5		2		—		—
010 012	16		12	M12		9		—		—	3.2		60 63	13 14		32.5 32.5		106 112		11 11			5 5	— —		1.2 1.2		3 3		2 2		— —		— —
020 025	20		16	M16		12.5		—		—	4.2		70 74	16 17		41.5 41.5		135.5 141.5		15 15			6 6	— —		1.2 1.2		3 3		2 2		— —		— —
04 05	24		20	M20		16		—		—	5.2		83 89	19 20		46 46		152.5 164		18 18			7.5 7.5	— —		1.6 1.6		4 4		2 2		— —		— —
08 1	30		24	M24		19.5		—		—	6.2		100 105	22 23		55 55		183 194		22 22			9 9	— —		2 2		5 8		3 3		— —		— —
1.6	36		30	M30		24.5		—		—	6.2		118	26		68		221		27			10	—		2		10		3		—		—
2.5	42		36	M36		30		—		—	10.2		132	30		83		250		32			10	—		2		10		3		—		—
4	48		42	M42		35.5		—		—	10.2		148	33		93		281.5		36			15	—		3		10		3		—		—
5	53		45	M45		38.5		—		—	10.2		165	37		103		314.5		40			15	—		3		10		3		—		—
6	60		50	TY50×6		42		43.4		—	10.2		185	41		112		375		45			20	10		4		14		3		130		160
8	67		56	TY56×6		48		49.4		—	12.2		210	46		122		413		50			20	10		4		16		3		145		180
10	75		64	TY64×8		54		55.2		—	12.2		221	34		135		446		56			25	10		4		18		3		160		200
12	85		72	TY72×8		62		63.2		—	16.2		252	37		157		504.5		63			25	12		4		20		3		180		220
16	95		80	TY80×10		68		69		—	16.2		280	42		170		576		71			30	12		6		22		3		200		250
20	106		90	TY90×10		78		79		—	20.2		330	48		187		645		80			30	12		6		25		3		225		280
25	118		100	TY100×12		85		86.8		—	20.2		360	54		207		716		90			40	12		6		28		3		255		315
32	132		110	TY110×12		95		96.8		—	20.2		400	60		232		788		100			40	12		6		32		3		290		350
40	150		125	TY125×14		108		109.6		80	25.3		447	68		257		885		112			45	12		8		36		3		320		395
50	170		140	TY140×16		120		122.4		90	25.3		485	75		280		969		125			50	12		10		40		5		355		445
63	190		160	TY160×18		138		140.2		100	25.3		550	83		322		1100		140			55	12		10		45		5		400		495
80	212		180	TY180×20		156		158		120	25.3		598	88		357		1245		160			60	12		12		50		5		450		565
100	236		200	TY200×22		173		175.8		140	30.3		688	100		402		1388		180			70	12		12		56		5		505		635
125	265		225	TY225×24		196		198.6		160	30.3		750	108		465		1565		200			80	15		12		63		5		570		710
160	300		250	TY250×28		217		219.2		180	30.3		825	117		510		1761		225			90	15		15		70		5		640		800
200	335		280	TY280×32		242		244.8		200	30.3		900	124		613		2012		250			100	15		18		80		5		720		900
250	375		320	TY320×36		278		280.4		240	30.3		980	134		690		2272		280			110	15		20		90		5		810		1015
注：M 为普通螺纹GB/T 193，TY为梯形圆螺纹代号，梯形圆螺纹见表4。

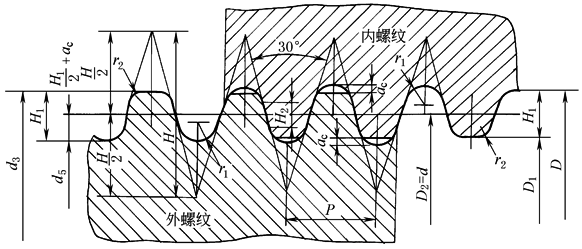

标记示例：公称直径80mm，螺距10mm的梯形圆螺纹，标记为：TY80×10 ——螺距，d₅——外螺纹小径；d(D₂)——螺纹中径；H——原始三角形高度；H₁——基本牙型高度； H₂——接触高度；D——内螺纹大径；D₁——内螺纹小径；a_c——允许最大径向间隙；d₃——外螺纹大径；W——螺纹心部截面积 H＝1.866P；　　　a_c＝0.05P；　　　H₁＝0.55P； r₁＝0.22104P；　　H₂＝0.27234P；　　r₂＝0.15359P
表4　　　　　　　　　　　　　　　　　　直柄吊钩用梯形圆螺纹尺寸及轴向间隙　　　　　　　　　　　　　　　　　　　　　　　　　　mm
钩柄									钩柄与螺母																螺母								轴向间隙
d₃ (c11)		P			d₅ (c11)		W /mm²		d (D₂)			H₁			H₂				r₁			r₂			D (C11)				D₁ (C11)
50 56		6			43.4 49.4		1479 1917		47 53			3.3			1.634				1.326			0.922			50.6 56.6				44 50				≤0.1
64 72		8			55.2 63.2		2393 3137		60 68			4.4			2.179				1.768			1.229			64.8 72.8				56 64
80 90		10			69 79		3739 4902		75 85			5.5			2.723				2.210			1.536			81 91				70 80				≤0.2
100 110		12			86.8 96.8		5917 7359		94 104			6.6			3.268				2.652			1.843			101.2 111.2				88 98
125		14			109.6		9434		118			7.7			3.813				3.095			2.150			126.4				111				≤0.3
140		16			122.4		11767		132			8.8			4.357				3.537			2.457			141.6				124
160		18			140.2		15438		151			9.9			4.902				3.979			2.765			161.8				142
180		20			158		19607		170			11			5.447				4.421			3.072			182				160
200		22			175.8		24273		189			12.1			5.991				4.863			3.379			202.2				178
225		24			198.6		30977		213			13.2			6.536				5.305			3.686			227.4				201
250		28			219.2		37737		236			15.4			7.626				6.189			4.301			252.8				222
280		32			244.8		47067		264			17.6			8.715				7.073			4.915			283.2				248
320		36			280.4		61751		302			19.8			9.804				7.957			5.529			323.6				284
