滚动花键副的精度/μm

滚动花键副的精度　　　　　　　　　　　　　　　　　　　　　　　　　/μm

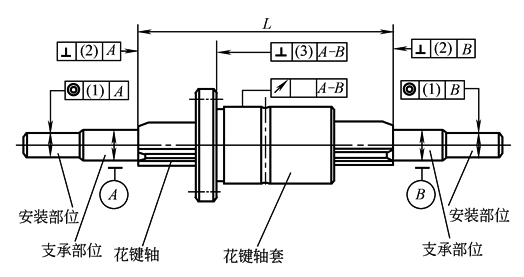

$说明: C:\Users\yky\Desktop\11122\1112021年12月30日\1112021年12月30日\NEW07\new07542-1.files\image001.gif$ 任意100mm花键滚道的直线度： C级　　　6μm D级　　　13μm E级　　　33μm 移动量＜100mm或＞100mm时，与移动量成正比地增、减以上数值。
花键轴套表面对支承部位轴线的径向圆跳动
滚珠中心圆直径 d₀/mm	精度等级	长度 L /mm
		＜200		200～ 315	315～ 400		400～ 500		500～ 630	630～ 800		800～ 1000	1000～ 1250		1250～ 1600
15	2	18		25	—		—		—
	3	34		45	53		—		—
20	4	56		71	83		95		112
25	2	18		21	25		29		34	42
30	3	32		39	44		50		57	68
32	4	53		58	70		78		88	103		24
40	2	16		19	21		24		27	32		38
	3	32		36	39		43		47	54		63
50	4	53		58	63		68		74	84		97	114		139
60	2	16		17	19		21		23	26		30	35
63	3	30		34	36		38		41	45		51	59
70	4	51		55	58		61		65	71		79	90		106
85	2	16		17	17		19		20	22		24	28		—
	3	30		32	34		35		37	40		43	48		—
63	4	51		53	55		57		60	64		69	76		86
同轴度与垂直度
测量部位	精度等级		滚珠中心圆直径d₀/mm
			15，20			25，30 32		40，50			60，63 70			85 100
同轴 (1)	2		12			13		15			17			20
	3		19			22		25			29			34
	4		46			53		62			73			86
垂直 (2)	2		8			9		11			13			15
	3		11			13		16			19			22
	4		27			33		39			46			54
垂直 (3)	2		9			11		13			15			18
	3		13			16		19			22			25
	4		33			39		46			54			63
