各类机械推荐采用的精度等级 (供参考)  (JB/T 7175.4—2006)

本标准适用于四滚道和两滚道型以滚珠为滚动体的导轨副，按1～6级精度依次递减

序号

简     图

检  验  项  目

允  许  偏  差  /μm

1

(1)滑块顶面中心对导轨基准底面A的平行度

(2)与导轨基准侧面B同侧的滑块侧面对导轨基准侧面的平行度

导轨长度

/mm

精   度   等   级

1

2

3

4

5

6

≤500

2

4

8

14

20

28

＞500～1000

3

6

10

17

25

34

＞1000～1500

4

8

13

20

30

40

＞1500～2000

5

9

15

22

32

46

＞2000～2500

6

11

17

24

34

54

＞2500～3000

7

12

18

26

36

62

＞3000～3500

8

13

20

28

38

70

＞3500～4000

9

15

22

30

40

80

2

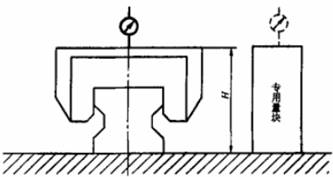

滑块顶面与导轨基准底面高度H 的极限偏差

精    度    等    级

1

2

3

4

5

6

±5

±12

±25

±50

±100

±200

3

同一平面上配对导轨的多个滑块顶面高度H 的变动量

精    度    等    级

1

2

3

4

5

6

3

5

7

20

40

60

4

与导轨侧面基准同侧的滑块侧面与导轨侧面基准间距离W₁的尺寸偏差(只适用于基准导轨)

精    度    等    级

1

2

3

4

5

6

±8

±15

±30

±60

±150

±240

5

同一导轨上多个滑块侧面与导轨侧面基准间距离W₁的变动量(只适用基准导轨)

精    度    等    级

1

2

3

4

5

6

5

7

10

25

70

100

注：1.精度项目及检验方法见表中简图所示。

2.由于导轨轴上的四条滚道是用螺栓将其固定在专用夹具上精磨的，在自由状态下可能会存在着误差，因此精度检验时应将导轨固定在专用平台上测量。

3.当基准导轨副上滑块数超过两件时，只检验除首尾两件，中间滑块不作W₁检查，但中间滑块的W₁值应小于首尾两滑块的W₁值。
