带座外球面球轴承常用结构型式分类(摘自GB/T 28779—2012)
简图	结构型式名称	结构型式代号	标准号

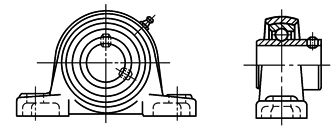

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new07206142.png$	带立式座顶丝外球面球轴承	UCP型	GB/T 7810-1995

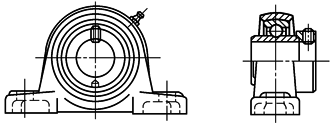

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new07206245.png$	带立式座偏心套外球面球轴承	UELP型	GB/T 7810-1995

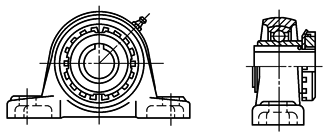

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new07206350.png$	带立式座紧定套外球面球轴承	UKP+H型	GB/T 7810-1995

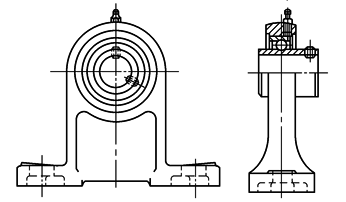

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new07206456.png$	带高中心立式座顶丝外球面球轴承	UCPH型	JB/T 5303-2002

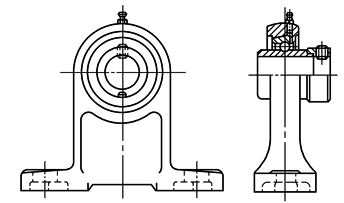

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new07206563.png$	带高中心立式座偏心套外球面球轴承	UELPH型	JB/T 5303-2002

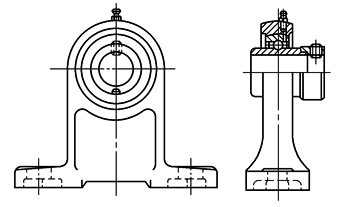

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new07206672.png$	带高中心立式座紧定套外球面球轴承	UKPH+H型	JB/T 5303-2002

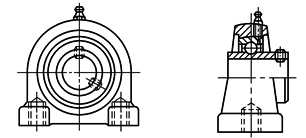

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new07206782.png$	带窄立式座顶丝外球面球轴承	UCPA型	JB/T 5303-2002

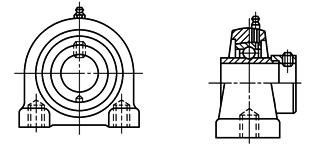

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new07206887.png$	带窄立式座偏心套外球面球轴承	UELPA型	JB/T 5303-2002

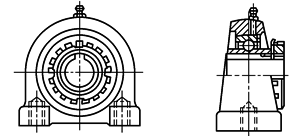

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new07206994.png$	带窄立式座紧定套外球面球轴承	UKPA+H型	JB/T 5303-2002

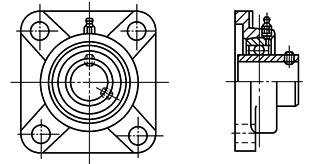

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072061102.png$	带方形座顶丝外球面球轴承	UCFU型	GB/T 7810-1995

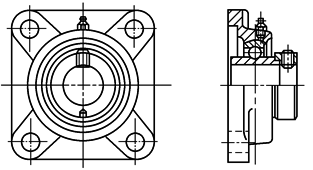

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072061206.png$	带方形座偏心套外球面球轴承	UELFU型	GB/T 7810-1995

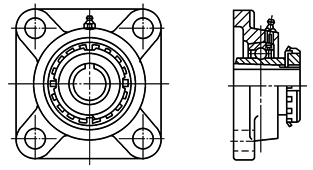

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072061314.png$	带方形座紧定套外球面球轴承	UKFU+H型	GB/T 7810-1995

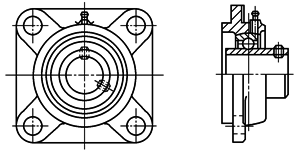

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072061421.png$	带凸台方形座顶丝外球面球轴承	UCFS型	—
$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072061527.png$	带凸台方形座偏心套外球面球轴承	UELFS型	—
$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072061635.png$	带凸台方形座紧定套外球面球轴承	UKFS+H型	—
$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072061744.png$	带菱形座顶丝外球面球轴承	UCFLU型	GB/T 7810-1995

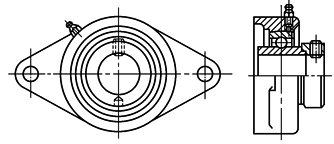

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072061849.png$	带菱形座偏心套外球面球轴承	UELFLU型	GB/T 7810-1995

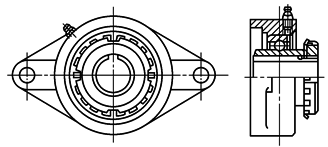

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072061956.png$	带菱形座紧定套外球面球轴承	UKFLU+H型	GB/T 7810-1995

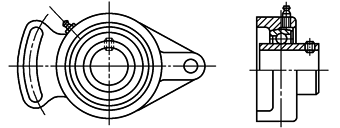

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072062064.png$	带可调菱形座顶丝外球面球轴承	UCFA型	JB/T 5303-2002

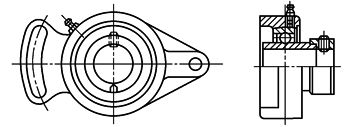

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072062170.png$	带可调菱形座偏心套外球面球轴承	UELFA型	JB/T 5303-2002

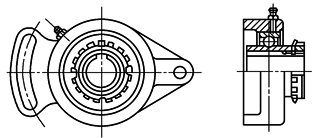

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072062278.png$	带可调菱形座紧定套外球面球轴承	UKFA+H型	JB/T 5303-2002
$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072062387.png$	带凸台圆形座顶丝外球面球轴承	UCFC型	GB/T 7810-1995
$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072062493.png$	带凸台圆形座偏心套外球面球轴承	UELFC型	GB/T 7810-1995
$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072062603.png$	带凸台圆形座紧定套外球面球轴承	UKFC+H型	GB/T 7810-1995
$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072062712.png$	带滑块座顶丝外球面球轴承	UCK型	GB/T 7810-1995
$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072062815.png$	带滑块座偏心套外球面球轴承	UELK型	GB/T 7810-1995

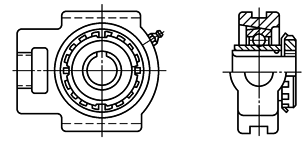

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072062920.png$	带滑块座紧定套外球面球轴承	UKK+H型	GB/T 7810-1995
$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072063026.png$	带环形座顶丝外球面球轴承	UCC型	GB/T 7810-1995

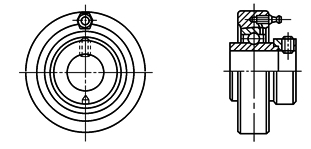

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072063129.png$	带环形座偏心套外球面球轴承	UELC型	GB/T 7810-1995
$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072063234.png$	带悬挂式座顶丝外球面球轴承	UCFB型	JB/T 5303-2002
$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072063562.png$	带悬挂式座偏心套外球面球轴承	UELFB型	JB/T 5303-2002
$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072063669.png$	带悬挂式座紧定套外球面球轴承	UKFB+H型	JB/T 5303-2002
$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072063777.png$	带悬吊式座顶丝外球面球轴承	UCHA型	JB/T 5303-2002

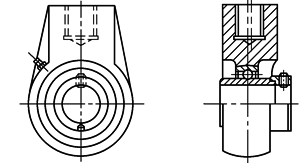

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072063882.png$	带悬吊式座偏心套外球面球轴承	UELHA型	JB/T 5303-2002
$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072063989.png$	带悬吊式座紧定套外球面球轴承	UKHA+H型	JB/T 5303-2002
带冲压座轴承

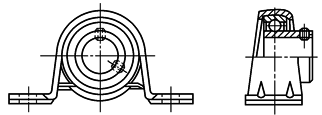

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072064097.png$	带冲压立式座一端平头顶丝外球面球轴承	UBPP型	GB/T 7810-1995

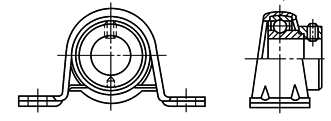

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072064207.png$	带冲压立式座一端平头偏心套外球面球轴承	UEPP型	GB/T 7810-1995

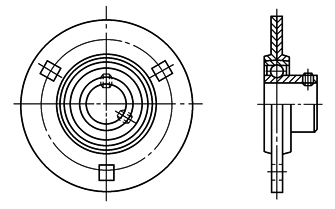

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072064318.png$	带冲压圆形座一端平头顶丝外球面球轴承	UBPF型	GB/T 7810-1995

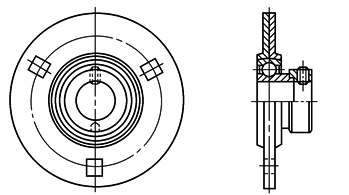

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072064428.png$	带冲压圆形座一端平头偏心套外球面球轴承	UEPF型	GB/T 7810-1995

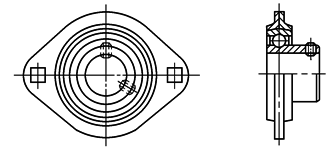

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072063339.png$	带冲压菱形座一端平头顶丝外球面球轴承	UBPFL型	GB/T 7810-1995

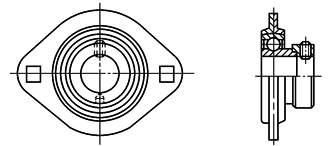

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072063450.png$	带冲压菱形座一端平头偏心套外球面球轴承	UEPFL型	GB/T 7810-1995

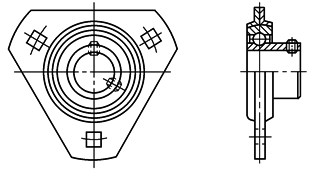

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072064539.png$	带冲压三角形座一端平头顶丝外球面球轴承	UBPFT型	GB/T 7810-1995

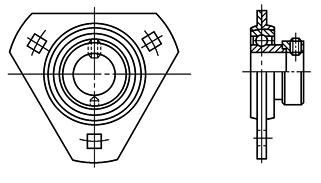

$说明: C:\Users\yky\Desktop\111\NEW07\new07206.files\new072064651.png$	带冲压三角形座一端平头偏心套外球面球轴承	UEPFT型	GB/T 7810-1995

结构型式代号按GB/T 27554-2011的规定。
