WQZ整体式镶嵌轴承尺寸

WQZ整体式镶嵌轴承尺寸　　　　　　　　　　　　　　　　　　　　　　 /mm

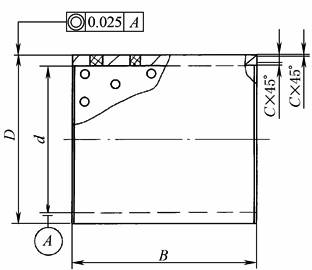

说明: D:\yky\NEW07\new07080-1.files\image001.jpg

标记示例：整体式镶嵌轴承WQZ030

代  号

d

(H7或H8)

D

B

(h12)

C

重量

/kg

WQZ 030

30

38

s6

50

1

0.190

WQZ 035

35

45

55

1

0.308

WQZ 040

40

50

60

1

0.378

WQZ 045

45

55

70

1

0.490

WQZ 050

50

60

75

1

0.578

WQZ 060

60

70

80

2

0.728

WQZ 070

70

85

100

2

1.628

WQZ 080

80

95

100

2

1.838

WQZ 090

90

105

120

2

2.457

WQZ 100

100

115

120

2

2.709

WQZ 110

110

125

r6

140

2

3.455

WQZ 120

120

135

150

2

4.016

WQZ 140

140

160

170

2

7.140

注：1.轴承座采用整体有衬正滑动轴承座(JB/T 2560—2007)。

2.与外径D相配的座孔偏差为H7。

3.轴承孔与轴颈间的间隙参考值(包括WQZD、WQP)如下。

mm

轴　　径

50

100

150

200

250

300

间隙

常温

0.15～0.20

0.16～0.25

0.20～0.30

0.25～0.45

0.27～0.50

0.30～0.55

高温250～400℃

0.17～0.23

0.35～0.45

0.42～0.56

0.50～0.60

0.52～0.65

0.60～0.75
