配合表面的位置公差 /μm |
|||||||
|

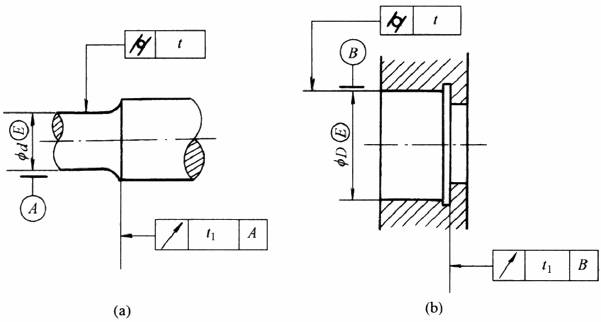

图 配合表面的形位公差
|
|||||||
|
轴承公称直径 /mm |
轴 肩 |
外壳孔肩 |
垫圈两端面 平行度t2 (max) |
轴承公称直径 /mm |
轴 肩 |
外壳孔肩 |
垫圈两端面 平行度t2 (max) |
|
端面圆跳动 t1 (max) |
端面圆跳动 t1 (max) |
||||||
|
>3~6 |
8 |
— |
12 |
>150~180 |
25 |
25 |
40 |
|
>6~10 |
9 |
9 |
15 |
>180~250 |
29 |
29 |
46 |
|
>10~18 |
11 |
11 |
18 |
>250~315 |
32 |
32 |
52 |
|
>18~30 |
13 |
13 |
21 |
>315~400 |
36 |
36 |
57 |
|
>30~50 |
16 |
16 |
25 |
>400~500 |
40 |
40 |
63 |
|
>50~80 |
19 |
19 |
30 |
>500~630 |
44 |
44 |
70 |
|
>80~120 |
22 |
22 |
35 |
>630~800 |
50 |
50 |
80 |
|
>120~150 |
25 |
25 |
40 |
>800~1000 |
56 |
56 |
90 |
|
注:1.轴承公称直径系指轴承的内径和外径。 2.轴肩端面圆跳动和内垫圈两端面平行度以内径查表确定;外壳孔肩端面圆跳动和外垫圈两端面平行度以外径查表确定。 |
|||||||
