配合表面的形状公差

配合表面的形状公差

说明: 说明: C:\Users\yky\Desktop\111\NEW07\new07051-1.files\image001.jpg

说明: 说明: C:\Users\yky\Desktop\111\NEW07\new07051-1.files\image002.jpg

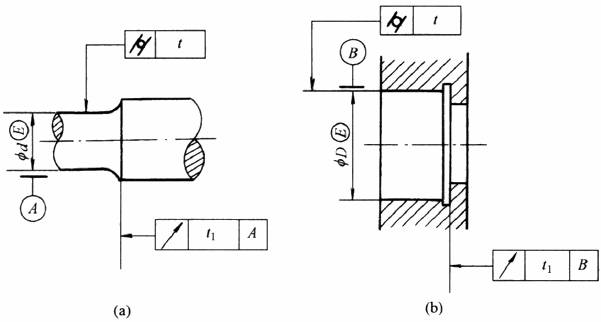

图 配合表面的形位公差

轴承公称直径

/mm

轴  肩

外壳孔

轴承公称直径

/mm

轴  肩

外壳孔

圆柱度t(max)

圆柱度t(max)

＞3～6

4

—

＞150～180

12

12

＞6～10

4

4

＞180～250

14

14

＞10～18

5

5

＞250～315

16

16

＞18～30

6

6

＞315～400

18

18

＞30～50

7

7

＞400～500

20

20

＞50～80

8

8

＞500～630

22

22

＞80～120

10

10

＞630～800

25

25

＞120～150

12

12

＞800～1000

28

28

注：1．轴承公称直径系指轴承的内径和外径。

2．轴颈表面圆柱度以内径查表确定；外壳孔表面圆柱度以外径查表确定。
