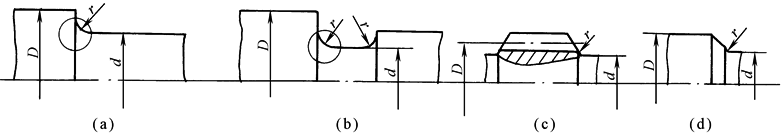

圆角处的有效应力集中系数

圆角处的有效应力集中系数

B6D1D32

Kσ

Kτ

σb/MPa

400

500

600

700

800

900

1000

1200

400

500

600

700

800

900

1000

1200

2

0.01

1.34

1.36

1.38

1.40

1.41

1.43

1.45

1.49

1.26

1.28

1.29

1.29

1.30

1.30

1.31

1.32

0.02

1.41

1.44

1.47

1.49

1.52

1.54

1.57

1.62

1.33

1.35

1.36

1.37

1.37

1.38

1.39

1.42

0.03

1.59

1.63

1.67

1.71

1.76

1.80

1.84

1.92

1.39

1.40

1.42

1.44

1.45

1.47

1.48

1.52

0.05

1.54

1.59

1.64

1.69

1.73

1.78

1.83

1.93

1.42

1.43

1.44

1.46

1.47

1.50

1.51

1.54

0.10

1.38

1.44

1.50

1.55

1.61

1.66

1.72

1.83

1.37

1.38

1.39

1.42

1.43

1.45

1.46

1.50

4

0.01

1.51

1.54

1.57

1.59

1.62

1.64

1.67

1.72

1.37

1.39

1.40

1.42

1.43

1.44

1.46

1.47

0.02

1.76

1.81

1.86

1.91

1.96

2.01

2.06

2.16

1.53

1.55

1.58

1.59

1.61

1.62

1.65

1.68

0.03

1.76

1.82

1.88

1.94

1.99

2.05

2.11

2.23

1.52

1.54

1.57

1.59

1.61

1.64

1.66

1.71

0.05

1.70

1.76

1.82

1.88

1.95

2.01

2.07

2.19

1.50

1.53

1.57

1.59

1.62

1.65

1.68

1.74

6

0.01

1.86

1.90

1.94

1.99

2.03

2.08

2.12

2.21

1.54

1.57

1.59

1.61

1.64

1.66

1.68

1.73

0.02

1.90

1.96

2.02

2.08

2.13

2.19

2.25

2.37

1.59

1.62

1.66

1.69

1.72

1.75

1.79

1.86

0.03

1.89

1.96

2.03

2.10

2.16

2.23

2.30

2.44

1.61

1.65

1.68

1.72

1.74

1.77

1.81

1.88

10

0.01

2.07

2.12

2.17

2.23

2.28

2.34

2.39

2.50

2.12

2.18

2.24

2.30

2.37

2.42

2.48

2.60

0.02

2.09

2.16

2.23

2.30

2.38

2.45

2.52

2.66

2.03

2.08

2.12

2.17

2.22

2.26

2.31

2.40
