螺纹、键、花键、横孔处及配合的边缘处的有效应力集中系数

σ_b

/MPa

螺纹

(K_τ＝1)

K_σ

键　 槽

花　 键

横　　 孔

配　　　 合

K_σ

K_τ

K_σ

K_τ

K_σ

K_τ

H7/r6

H7/k6

H7/h6

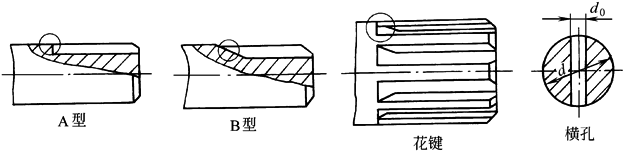

A型

B型

A、B型

矩形

渐开线形

K_σ

K_τ

K_σ

K_τ

K_σ

K_τ

400

1.45

1.51

1.30

1.20

1.35

2.10

1.40

1.90

1.70

1.70

2.05

1.55

1.55

1.25

1.33

1.14

500

1.78

1.64

1.38

1.37

1.45

2.25

1.43

1.95

1.75

1.75

2.30

1.69

1.72

1.36

1.49

1.23

600

1.96

1.76

1.46

1.54

1.55

2.35

1.46

2.00

1.80

1.80

2.52

1.82

1.89

1.46

1.64

1.31

700

2.20

1.89

1.54

1.71

1.60

2.45

1.49

2.05

1.85

1.80

2.73

1.96

2.05

1.56

1.77

1.40

800

2.32

2.01

1.62

1.88

1.65

2.55

1.52

2.10

1.90

1.85

2.96

2.09

2.22

1.65

1.92

1.49

900

2.47

2.14

1.69

2.05

1.70

2.65

1.55

2.15

1.95

1.90

3.18

2.22

2.39

1.76

2.08

1.57

1000

2.61

2.26

1.77

2.22

1.72

2.70

1.58

2.20

2.00

1.90

3.41

2.36

2.56

1.86

2.22

1.66

1200

2.90

2.50

1.92

2.39

1.75

2.80

1.60

2.30

2.10

2.00

3.87

2.62

2.90

2.05

2.5

1.83

注：1.滚动轴承与轴的配合按 H7/r6 配合选择系数。

2.蜗杆螺旋根部有效应力集中系数可取K_σ＝2.3~2.5；K_τ＝1.7~1.9。
