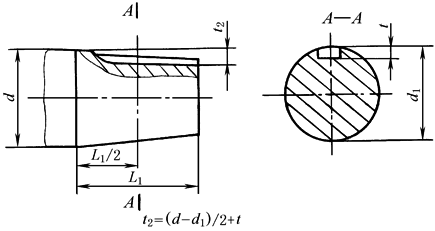

圆锥形轴伸大端处键槽深度尺寸(参考)(GB/T 1570—2005) mm |
||||||||
|
|
||||||||
|
d |
t2 |
d |
t2 |
d |
t2 |
|||
|
长系列 |
短系列 |
长系列 |
短系列 |
长系列 |
短系列 |
|||
|
11 |
1.6 |
— |
40 |
7.1 |
6.4 |
95 |
12.3 |
11.3 |
|
12 |
1.7 |
— |
42 |
7.1 |
6.4 |
100 |
13.1 |
12.0 |
|
14 |
2.3 |
— |
45 |
7.1 |
6.4 |
110 |
13.1 |
12.0 |
|
16 |
2.5 |
2.2 |
48 |
7.1 |
6.4 |
120 |
14.1 |
13.0 |
|
18 |
3.2 |
2.9 |
50 |
7.1 |
6.4 |
125 |
14.1 |
13.0 |
|
19 |
3.2 |
2.9 |
55 |
7.6 |
6.9 |
130 |
15.0 |
13.8 |
|
20 |
3.4 |
3.1 |
56 |
7.6 |
6.9 |
140 |
16.0 |
14.8 |
|
22 |
3.4 |
3.1 |
60 |
8.6 |
7.8 |
150 |
16.0 |
14.8 |
|
24 |
3.9 |
3.6 |
65 |
8.6 |
7.8 |
160 |
18.0 |
16.5 |
|
25 |
4.1 |
3.6 |
70 |
9.6 |
8.8 |
170 |
18.0 |
16.5 |
|
28 |
4.1 |
3.6 |
71 |
9.6 |
8.8 |
180 |
19.0 |
17.5 |
|
30 |
4.5 |
3.9 |
75 |
9.6 |
8.8 |
190 |
20.0 |
18.3 |
|
32 |
5.0 |
4.4 |
80 |
10.8 |
9.8 |
200 |
20.0 |
18.3 |
|
35 |
5.0 |
4.4 |
85 |
10.8 |
9.8 |
220 |
20.0 |
20.3 |
|
38 |
5.0 |
4.4 |
90 |
12.3 |
11.3 |
|
|
|
|
注：t2 的极限偏差与 t 的极限偏差相同，按大端直径检验键槽深度时，表圆锥形轴伸直径220以下的轴伸型式与尺寸中的 t 作为参考尺寸。 |
||||||||
