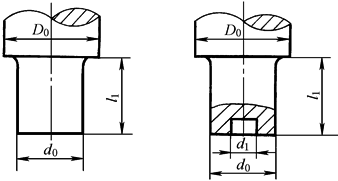

止推轴颈

代 号

名　 称

说　 明

D₀

轴直径

由计算确定

d

轴直径

由计算确定

d₀

止推轴颈直径

由计算确定，并按标准尺寸GB/T 2822圆整为标准直径

d₁

空心轴颈内径

d₁＝(0.4~0.6)d₀

d₂

轴环外径

d₂＝(1.2~1.6)d

b

轴环宽度

b＝(0.1~0.15)d

K

轴环距离

K＝(2~3)b

l₁

止推轴颈长度

由计算和止推轴承结构确定

n

轴环数

n≥1，由计算和止推轴承结构确定

r

轴环根部圆角半径

按GB/T 6403.4选取
