向心轴颈

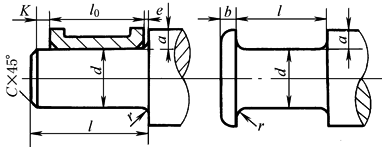

端轴颈

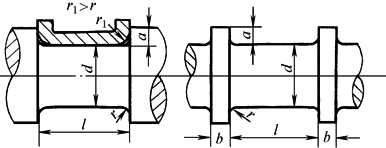

中轴颈

代　 号

名　 称

说　 明

d

轴颈直径

由计算确定，并按标准尺寸GB/T 2822圆整为标准直径

a

轴肩(环)高度

α≈(0.07~0.1)d，d+2a最好圆整为整数值

b

轴环宽度

b≈1.4a，圆整为整数

r、r₁

圆角半径

见零件的倒圆与倒角(GB/T 6403.4)

l

轴颈长度

l＝l₀+K+e+C，l₀由轴承工作能力的需要确定，e和K分别由热膨胀量和安装误差确定，C按GB/T 6403.4选取。对于固定轴的轴颈l＝l₀
