周向定位与固定方法 |
||
|
方 法 |
简 图 |
特 点 与 应 用 |
|
平 键 |
|
制造简单，装拆方便，对中性好。可用于较高精度、高转速及受冲击或变载荷作用下的固定连接中，还可用于一般要求的导向连接中 齿轮、蜗轮、带轮与轴的连接常用此形式 平键剖面及键槽见GB/T 1096，导向平键见GB/T 1097 |
|
楔 键 |
|
在传递扭矩的同时，还能承受单向的轴向力。由于装配后造成轴上零件的偏心或偏斜，故不适用于要求严格对中、有冲击载荷及高速传动的连接。键的钩头长出轴外，供拆卸用，应加保护罩 楔键及键槽见GB/T 1563~GB/T 1565 |
|
切 向 键 |
|
可传递较大的扭矩，但对中性较差，对轴的削弱较大，常用于重型机械中 一个切向键只能传递一个方向的转矩，传递双向转矩时，要用两个，互成120°，见GB/T 1974 |
|

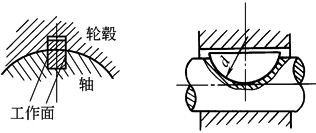

半 圆 键 |
|
键在轴上键槽中能绕其几何中心摆动，故便于轮毂往轴上装配，但轴上键槽很深，削弱了轴的强度 用于载荷较小的连接或作为辅助性连接，也用于锥形轴及轮毂连接，见GB/T 1098~GB/T 1099 |
|
滑 键 |
|
键固定在轮毂上，键随轮毂一同沿轴上键槽作轴向移动 常用于轴向移动距离较大的场合 |
|
花 键 |
|
有矩形、渐开线及三角形花键之分 承载能力高，定心性及导向性好，但制造困难，成本较高。适用于载荷较大和对定心精度要求较高的滑动连接或固定连接 三角形齿细小，适于轴径小、轻载或薄壁套筒的连接见GB/T 1144 |
|
圆 柱 销 |
|
适用于轮毂宽度较小(例如l/d＜0.6)，用键连接难以保证轮毂和轴可靠固定的场合。这种连接一般采用过盈配合，并可同时采用几个圆柱销。为避免钻孔时钻头偏斜，要求轴和轮毂的硬度差不能太大 |
|
圆 锥 销 |
|
用于固定不太重要、受力不大但同时需要轴向固定的零件，或作安全装置用。由于在轴上钻孔，对强度削弱较大，故对重载的轴不宜采用。有冲击或振动时，可采用开尾圆锥销以防松脱 |
|
过 盈 配 合 |
|
结构简单，对中性好，承载能力高，可同时起周向和轴向固定作用，但不宜用于经常拆卸的场合。对于过盈 量在中等以下的配合 同时采用，以承受较大的交变、振动和冲击载荷 过盈配合轴的倒角尺寸见连接与紧固章 |
