型面连接是由轴与相应的轮毂沿光滑的非圆表面接触而成。表面可做成柱形或锥形。柱形只能传递转矩，锥形除传递转矩外，还能传递轴向力。型面连接的优点是：装拆方便，能保持良好的对中；被连接件上没有像键连接那样的应力集中。其缺点是：被连接件上挤压应力较高；加工较复杂。
图(a)为三边形连接，图(b)为方形连接。二者均采用H7/g6～H7/k6配合，其尺寸可参考下表多边形连接尺寸。图(c)为风机叶片三边形连接的实例。

(a) 三边形连接 (b) 方形连接

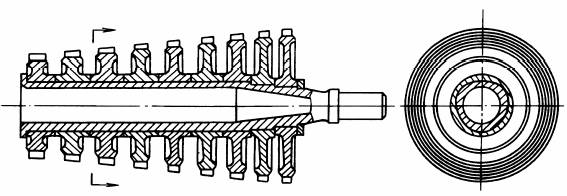

(c) 风机叶片三边形连接
|
表1
多边形连接尺寸 mm
|
|
三 边 形 连 接
|
方 形 连 接
|
|
d1
|
d2
|
d3
|
e1
|
d1
|
d2
|
e
|
er
|
|
14
|
14.88
|
13.12
|
0.44
|
14
|
11
|
1.6
|
0.75
|
|
16
|
17
|
15
|
0.5
|
16
|
13
|
2
|
0.75
|
|
18
|
19.12
|
16.88
|
0.56
|
18
|
15
|
2
|
0.75
|
|
20
|
21.26
|
18.74
|
0.63
|
20
|
17
|
3
|
0.75
|
|
22
|
23.4
|
20.6
|
0.7
|
22
|
18
|
3
|
1
|
|
25
|
26.6
|
23.4
|
0.8
|
25
|
21
|
5
|
1
|
|
28
|
29.8
|
26.2
|
0.9
|
28
|
24
|
5
|
1
|
|
30
|
32
|
28
|
1
|
30
|
25
|
5
|
1.25
|
|
32
|
34.24
|
29.76
|
1.12
|
32
|
27
|
5
|
1.25
|
|
35
|
37.5
|
32.5
|
1.25
|
35
|
30
|
5
|
1.25
|
|
40
|
42.8
|
37.2
|
1.4
|
40
|
35
|
6
|
1.25
|
|
45
|
48.2
|
41.8
|
1.6
|
45
|
40
|
6
|
1.25
|
|
50
|
53.6
|
46.4
|
1.8
|
50
|
43
|
6
|
1.75
|
|
55
|
59
|
51
|
2
|
55
|
48
|
6
|
1.75
|
|
60
|
64.5
|
55.5
|
2.25
|
60
|
53
|
6
|
1.75
|
|
65
|
69.9
|
60.1
|
2.45
|
65
|
58
|
6
|
1.75
|
|
70
|
75.6
|
64.4
|
2.8
|
70
|
60
|
6
|
2.5
|
|
75
|
81.3
|
68.7
|
3.15
|
75
|
65
|
6
|
2.5
|
|
80
|
86.7
|
73.3
|
3.35
|
80
|
70
|
8
|
2.5
|
|
85
|
92.1
|
77.9
|
3.55
|
85
|
75
|
8
|
2.5
|
|
90
|
98
|
82
|
4
|
90
|
80
|
8
|
2.5
|
|
95
|
103.5
|
86.5
|
4.25
|
95
|
85
|
8
|
2.5
|
|
100
|
109
|
91
|
4.5
|
100
|
90
|
8
|
2.5
|
|
注：三边形连接尺寸摘自DIN 32711，方形连接尺寸摘自DIN 32712。
|
多边形连接中轴和毂孔在转矩作用下，其结合面产生的最大压强应满足下式：
式
中
T——传递的转矩，N·mm；
lt——结合长度，mm；
d1——等距直径，mm；
dr——计算直径，mm；dr＝d2+2e；
e1、e2——剖面的偏心度，mm；
pp——许用压强，见下表
|
表2 多边形轴许用压强pp MPa
|
|
|
轴单向旋转
|
轴双向旋转
|
说 明
|
|
静载荷
|
较轻冲击
|
较大冲击
|
较轻冲击
|
较大冲击
|
|
pp
|
1.1p0
|
1.0p0
|
0.75p0
|
0.6p0
|
0.45p0
|
p0 表示基本压强，对于钢和铸钢
p0＝150MPa，当钢制件的结合面淬火后则 p0＝200MPa
|
|
注：表中数据来自参考文献。
|
|
