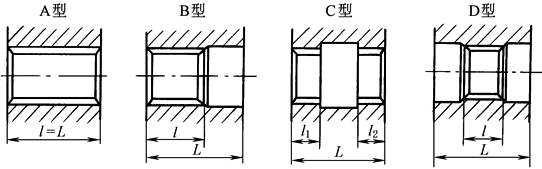

矩形内花键长度系列(GB/T 10081—2005) |
||||||||||||||||||||
|
mm |
||||||||||||||||||||
|
花键小径d |
11 |
13 |
16 |
18 |
21 |
23 |
26 |
28 |
32 |
36 |
42 |
46 |
52 |
56 |
62 |
72 |
82 |
92 |
102 |
112 |
|
花键长度 l 或l1+l2 |
10~50 |
10~80 |
22~120 |
32~120 |
32~200 |
|||||||||||||||
|
孔的最大 长度L |
50 |
80 |
120 |
200 |
250 |
300 |
||||||||||||||
|
l 或l1+l2 系列 |
10，12，15，18，22，25，28，30，32，36，38，42，45，48，50，56，60，63，71，75，80，85，90，95，100，110，120，130，140，160，180，200 |
|||||||||||||||||||
