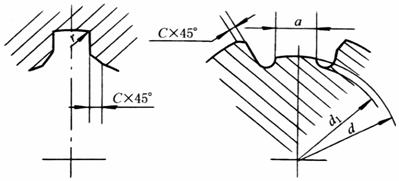

矩形花键键槽截面尺寸 mm |
|||||||||
|
|
|||||||||
|
轻 系 列 |
中 系 列 |
||||||||
|
规 格 N×d×D×B |
C |
r |
参 考 |
规 格 N×d×D×B |
C |
r |
参 考 |
||
|
d1min |
αmin |
d1min |
αmin |
||||||
|
6×23×26×6 |
0.2 |
0.1 |
|
|
6×11×14×3 |
0.2 |
0.1 |
|
|
|
|
|
6×13×16×3.5 |
|
|
|||||
|
|
|
6×16×20×4 |
0.3 |
0.2 |
14.4 |
1.0 |
|||
|
|
|
6×18×22×5 |
16.6 |
1.0 |
|||||
|
|
|
6×21×25×5 |
19.5 |
2.0 |
|||||
|
22 |
3.5 |
6×23×28×6 |
21.2 |
1.2 |
|||||
|
6×26×30×6 |
0.3 |
0.2 |
24.5 |
3.8 |
6×26×32×6 |
0.4 |
0.3 |
23.6 |
1.2 |
|
6×28×32×7 |
26.6 |
4.0 |
6×28×34×7 |
25.8 |
1.4 |
||||
|
8×32×36×6 |
30.3 |
2.7 |
8×32×38×6 |
29.4 |
1.0 |
||||
|
8×36×40×7 |
34.4 |
3.5 |
8×36×42×7 |
33.4 |
1.0 |
||||
|
8×42×46×8 |
40.5 |
5.0 |
8×42×48×8 |
39.4 |
2.5 |
||||
|
8×46×50×9 |
44.6 |
5.7 |
8×46×54×9 |
0.5 |
0.4 |
42.6 |
1.4 |
||
|
8×52×58×10 |
0.4 |
0.3 |
49.6 |
4.8 |
8×52×60×10 |
48.6 |
2.5 |
||
|
8×56×62×10 |
53.5 |
6.5 |
8×56×65×10 |
52.0 |
2.5 |
||||
|
8×62×68×12 |
59.7 |
7.3 |
8×62×72×12 |
0.6 |
0.5 |
57.7 |
2.4 |
||
|
10×72×78×12 |
69.6 |
5.4 |
10×72×82×12 |
67.4 |
1.0 |
||||
|
10×82×88×12 |
79.3 |
8.5 |
10×82×92×12 |
77.0 |
2.9 |
||||
|
10×92×98×14 |
89.6 |
9.9 |
10×92×102×14 |
87.3 |
4.5 |
||||
|
10×102×108×16 |
99.6 |
11.3 |
10×102×112×16 |
97.7 |
6.2 |
||||
|
10×112×120×18 |
0.5 |
0.4 |
108.8 |
10.5 |
10×112×125×18 |
106.2 |
4.1 |
||
|
注：d1 和 α 值仅适用于展成法加工。 |
|||||||||
