抽芯铆钉

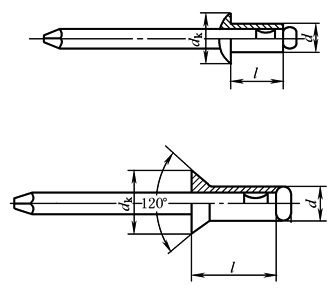

封闭型抽芯铆钉(GB 12615—2004、GB 12616—2004)

开口型抽芯铆钉(GB 12617.1~5—2006、GB 12618.1~6—2006)

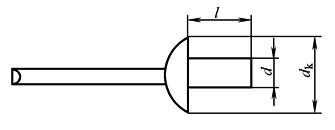

封闭型大帽沿抽芯铆钉(GB 12615—2004)

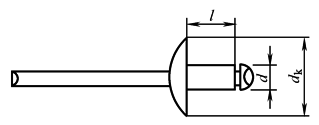

开口型大帽沿抽芯铆钉(GB 12618.1~6—2006)

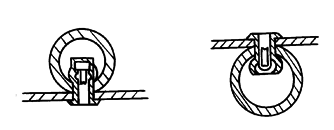

封闭型铆钉铆接示例　　　　　　开口型铆钉铆接示例

基本尺寸d

2.4

3

3.2

4

4.8

5

6

6.4

d_k

4.8

6

6

8

9.5

9.5

12

12.7

大帽沿d_k

9

12

14(16)

14(16)

钻孔直径

2.5

3.1

3.3

4.1

4.9

5.1

6.1

6.5

注：1.基本尺寸d对应于不同的材料代号(表铆钉材料、性能及标记)，有不同的规格范围：封闭型抽芯铆钉d＝3.2、4、4.8、5、6.4；开口型铆钉d＝2.4、3、3.2、4、4.8、5、6、6.4；封闭型大帽沿抽芯铆钉d＝3.2、4、4.8、5；开口型大帽沿抽芯铆钉d＝3.2、4、4.8、5。

2.本表数据主要取自上海安字实业有限公司产品。
