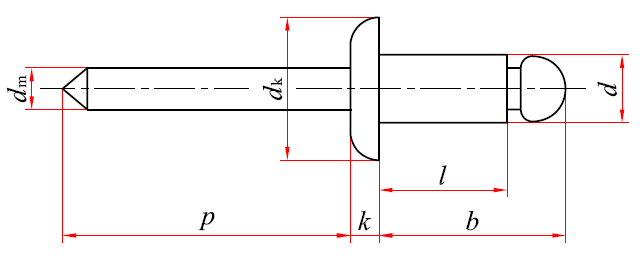

开口型平圆头抽芯铆钉40、41级(GB/T 12618.6—2006) |
|||||||||||||||
|
|
|||||||||||||||
|
标记示例： 公称直径d＝4mm、公称长度l＝12mm、钉体由镍铜合金(NiCu)制造、钉芯由钢(St)制造、性能等级为40级的开口型平圆头抽芯铆钉的标记： 抽芯铆钉 GB/T 12618.6 4×12 mm |
|||||||||||||||
|
钉体 |
d |
公称 |
3.2 |
4 |
4.8 |
6.4 |
|||||||||
|
max |
3.28 |
4.08 |
4.88 |
6.48 |
|||||||||||
|
min |
3.05 |
3.85 |
4.65 |
6.25 |
|||||||||||
|
dk |
max |
6.7 |
8.4 |
10.1 |
13.4 |
||||||||||
|
min |
5.8 |
6.9 |
8.3 |
11.6 |
|||||||||||
|
k |
max |
1.3 |
1.7 |
2 |
2.7 |
||||||||||
|
钉芯 |
dm |
max |
2.15 |
2.75 |
3.2 |
3.9 |
|||||||||
|
p |
min |
25 |
27 |
||||||||||||
|
盲区长度 |
b |
max |
lmax+4 |
lmax+4 |
lmax+4.5 |
lmax+5.5 |
|||||||||
|
铆钉长度l |
推荐的铆接范围 |
||||||||||||||
|
公称＝min |
max |
||||||||||||||
|
5 |
6 |
1.0~3.0 |
1.0~3.0 |
— |
— |
||||||||||
|
6 |
7 |
— |
— |
2.0~4.0 |
— |
||||||||||
|
8 |
9 |
3.0~5.0 |
3.0~5.0 |
— |
— |
||||||||||
|
10 |
11 |
5.0~7.0 |
5.0~7.0 |
4.0~6.0 |
— |
||||||||||
|
12 |
13 |
7.0~9.0 |
7.0~9.0 |
6.0~8.0 |
3.0~6.0 |
||||||||||
|
14 |
15 |
— |
9.0~10.5 |
8.0~10.0 |
— |
||||||||||
|
16 |
17 |
— |
10.5~12.5 |
10.0~12.0 |
— |
||||||||||
|
18 |
19 |
— |
12.5~14.5 |
12.0~14.0 |
6.0~12.0 |
||||||||||
|
20 |
21 |
— |
14.5~16.5 |
14.0~16.0 |
— |
||||||||||
|
机械性能等级与材料组合 |
|||||||||||||||
|
性能 等级 |
钉 体 材 料 |
钉 芯 材 料 |
|||||||||||||
|
种 类 |
材料牌号 |
标准编号 |
种 类 |
材料牌号 |
标准编号 |
||||||||||
|
40 |
镍铜合金 |
28-2.5-1.5 镍铜合金 (NiCu28-2.5-1.5) |
GB/T 5235 |
钢 |
10、15、 35、45 |
GB/T 699 GB/T 3206 |
|||||||||
|
41 |
不锈钢 |
0Cr18Ni9 2Cr13 |
GB/T 4232 |
||||||||||||
|
剪切载荷、拉力载荷与钉芯断裂载荷 N |
|||||||||||||||
|
公称直径d /mm |
剪切载荷 min |
拉力载荷 min |
钉芯断裂载荷 max |
||||||||||||
|
3 |
1400 |
1900 |
4500 |
||||||||||||
|
4 |
2200 |
3000 |
6500 |
||||||||||||
|
4.8 |
3300 |
3700 |
8500 |
||||||||||||
|
6.4 |
5500 |
6800 |
14700 |
||||||||||||
