铆钉公称杆径d(GB/T 18194—2000)和铆钉长度计算　　　　　　　　　　　　　　mm

基本系列

1

1.2

1.6

2

2.5

3

4

5

6

8

10

12

16

20

24

30

36

第二系列

1.4

3.5

7

14

18

22

27

33

名   称

简   图

计 算 公 式

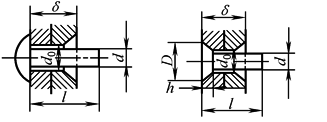

半圆头

铆钉

l＝1.12∑δ+1.4d  (钢制)

l＝∑δ+1.4d  (有色金属)

式中　∑δ——被连接件的总厚度，一般取∑δ≤5d

d——铆钉直径

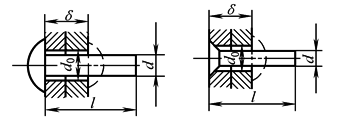

沉头铆钉

铆钉直径

12～14

16

18～20

22

24

27

30

C

4～7

5～9

5～10

6～11

7～12
