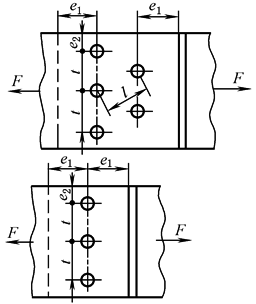

铆钉孔间距(GB/T 152.1—1988) |
||||||
|
|
名称 |
位置与方向 |
最大允许距离 (取两者的小值) |
最小允许距离 |
||
|
间距 t |
外 排 |
8d0或12δ |
钉并列 |
3d0 |
||
|
中间排 |
构件受压 |
12d0或18δ |
钉错列 |
3.5d0 |
||
|
构件受压 |
16d0或24δ |
|||||
|
边距 |
平行于载荷的方向 e1 |
4d0或8δ |
2d0 |
|||
|
垂直于载荷的方向 e2 |
切割边 |
1.5d0 |
||||
|
轧制边 |
1.2d0 |
|||||
|
注:1.d0为铆钉孔直径;δ为较薄板的厚度。 2.钢板边缘与刚性构件(如角钢、槽钢等)相连的铆钉的最大间距,可按中间排确定。 3.有色金属或异种材料(如石棉制动带与铸铁制动瓦)铆接时,铆缝的结构参数推荐:铆钉直径d=1.5δ+2mm;间距t=(2.5~3)d;边距e1≥d,e2≥(1.8~2)d。 |
||||||
