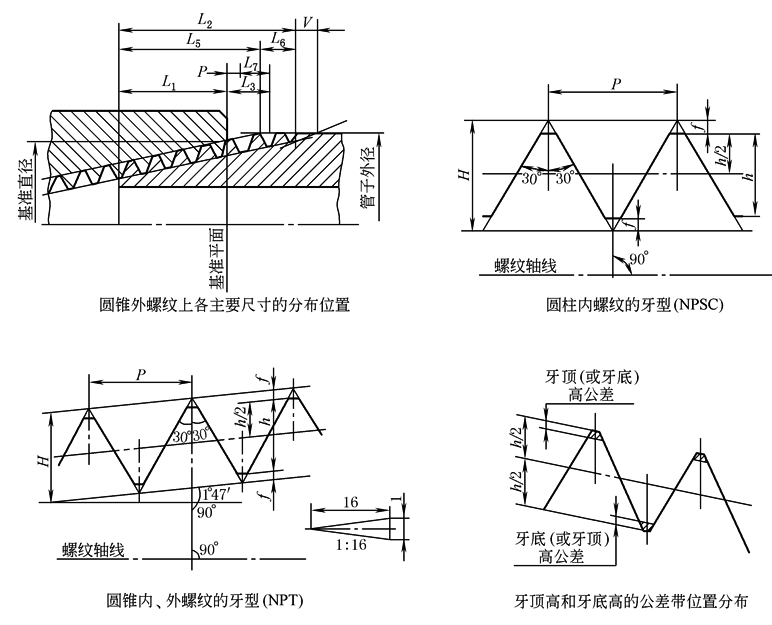

60°圆锥管螺纹的基本尺寸 (GB/T 12716—2011)　　　　　　　　　　　　　　　　　　mm

f—削平高度；

L₁—基准距离；

L₅—完整螺纹长度；

h—螺纹牙型高度；

L₂—有效螺纹长度；

L₆—不完整螺纹长度；

V—螺尾长度；

L₃—装配余量；

L₇—旋紧余量；

P＝25.4/n；H＝0.866025P；h＝0.8P；f＝0.033P

标记示例

尺寸代号为3/4的右旋圆柱内螺纹，标记为：NPSC3/4

尺寸代号为6的右旋圆锥内螺纹或外螺纹，标记为：NPT6

尺寸代号为14O.D.的左旋圆锥内螺纹或外螺纹，标记为：NPT14O.D.-LH

尺寸

代号

每25.4mm

内的牙数

n

螺距

P

牙高

h

基准平面内的基本直径

基准距离 L₁

装配余量 L₃

外螺纹小

端面内的

基本小径

大径

d＝D

中径

d₂＝D₂

小径

d₁＝D₁

圈数

mm

圈数

mm

1/16

27

0.941

0.752

7.894

7.142

6.389

4.32

4.064

3

2.822

6.137

1/8

27

0.941

0.752

10.242

9.489

8.737

4.36

4.102

3

2.822

8.481

1/4

18

1.411

1.129

13.616

12.487

11.358

4.10

5.785

3

4.233

10.996

3/8

18

1.411

1.129

17.055

15.926

14.797

4.32

6.096

3

4.233

14.417

1/2

14

1.814

1.451

21.224

19.772

18.321

4.48

8.128

3

5.443

17.813

3/4

14

1.814

1.451

26.569

25.117

23.666

4.75

8.618

3

5.443

23.127

1

11.5

2.209

1.767

33.228

31.461

29.694

4.60

10.160

3

6.626

29.060

1¹/₄

11.5

2.209

1.767

41.985

40.218

38.451

4.83

10.668

3

6.626

37.785

1¹/₂

11.5

2.209

1.767

48.054

46.278

44.520

4.83

10.668

3

6.626

43.853

2

11.5

2.209

1.767

60.092

58.325

56.558

5.01

11.065

3

6.626

55.867

2¹/₂

8

3.175

2.540

72.699

70.159

67.619

5.46

17.335

2

6.350

66.535

3

8

3.175

2.540

88.608

86.068

83.528

6.13

19.463

2

6.350

82.311

3¹/₂

8

3.175

2.540

101.316

98.776

96.236

6.57

20.860

2

6.350

94.932

4

8

3.175

2.540

113.973

111.433

108.893

6.75

21.431

2

6.350

107.554

5

8

3.175

2.540

140.952

138.412

135.872

7.50

23.812

2

6.350

134.384

6

8

3.175

2.540

167.792

165.252

162.772

7.66

24.320

2

6.350

161.191

8

8

3.175

2.540

218.441

215.901

213.361

8.50

26.988

2

6.350

211.673

10

8

3.175

2.540

272.312

269.772

267.232

9.68

30.734

2

6.350

265.311

12

8

3.175

2.540

323.032

320.492

317.952

10.88

34.544

2

6.350

315.793

14 O.D.

8

3.175

2.540

354.904

352.364

349.824

12.50

39.688

2

6.350

347.345

16 O.D.

8

3.175

2.540

405.784

403.244

400.704

14.50

46.038

2

6.350

397.828

18 O.D.

8

3.175

2.540

456.565

454.025

451.485

16.00

50.800

2

6.350

448.310

20 O.D.

8

3.175

2.540

507.246

504.706

502.166

17.00

53.975

2

6.350

498.792

24 O.D.

8

3.175

2.540

608.608

606.068

603.528

19.00

60.325

2

6.350

599.758

圆锥管螺纹的单项要素极限偏差

在25.4mm轴向长度内所包含的牙数n

中径线锥度(1/16)的极限偏差

有效螺纹的导程累积偏差

牙侧角偏差/(°)

27

+1/96

-1/192

±0.076

±1.25

18，14

±1

11.5，8

±0.75

注：1.D—内螺纹在基准平面内的大径；D₁—内螺纹在基准平面内的小径；D₂—内螺纹在基准平面内的中径；d—外螺纹在基准平面内的大径；d₁—外螺纹在基准平面内的小径；d₂—外螺纹在基准平面内的中径。

2.对有效螺纹长度大于25.4mm的螺纹，其导程累积误差的最大测量跨度为25.4mm。

3.螺纹的收尾长度(V)为3.47P。

4.O.D.是英文管子外径(Outside Diameter)的缩写。

5.内、外螺纹可组成两种密封配合型式：圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合，圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合。

6.本标准适用于管子、阀门、管接头、旋塞及其他管路附件的密封螺纹连接。

7.为确保螺纹连接密封的可靠性，应在螺纹副内添加合适的密封介质，如缠胶带等。
