55°密封管螺纹(GB/T 7306.1～7306.2—2000) mm |
||||||||||||||||||||||
|

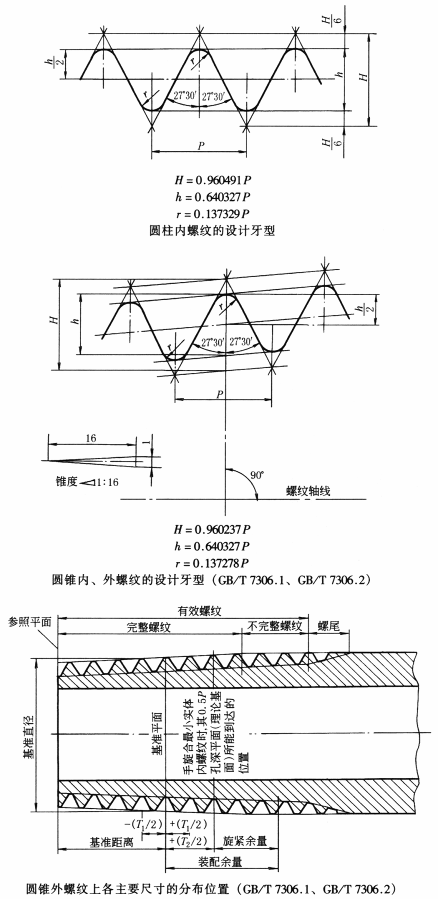

圆柱内螺纹与圆锥外螺纹(GB/T 7306.1—2000) 圆锥内螺纹与圆锥外螺纹(GB/T 7306.2—2000)

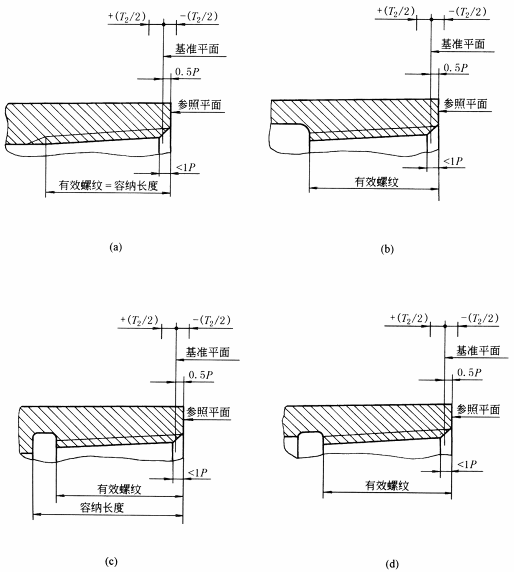

圆柱(锥)内螺纹上各主要尺寸的分布位置
|
||||||||||||||||||||||
|
管螺纹的标记由特征代号与尺寸代号组成。 螺纹特性代号：Rp—圆柱内螺纹；Rc—圆锥内螺纹；R1—与圆柱内螺纹相配合的圆锥外螺纹；R2—与圆锥内螺纹相配合的圆锥外螺纹。 尺寸代号见下表。 标记示例：右旋圆柱内螺纹Rp3/4；右旋圆锥内螺纹Rc3/4；右旋圆锥外螺纹R13/4或R23； 螺纹左旋时，尺寸代号后加注“LH”，如Rp3/4-LH或Rc3/4-LH； 螺纹副时，特征代号为“Rp/R1”或“Rc/R2”，如Rp/R13或Rc/R23。 |
||||||||||||||||||||||
|
尺寸代号 |
每25.4mm 内的螺纹牙数 n |
螺距 P |
牙高 h |
圆弧 半径 r≈ |
基面上的基本直径 |
基准距离 |
装配余量 |
外螺纹的有效 螺纹长度≥ |
圆柱内螺纹直径的极限偏差± |
圆锥内螺纹基面轴向位移的极限偏差±T2/2 |
||||||||||||
|
大径(基准直径) d＝D |
中径 d2＝D2 |
小径 d1＝D1 |
基本 |
极限偏差 ±T1/2 |
最大 |
最小 |
长度≈ |
圈数 |
基准距离 |
|||||||||||||
|
基本 |
最大 |
最小 |
径向 |
轴向圈数T2/2 |
≈ |
圈数 |
||||||||||||||||
|
≈ |
圈数 |
|||||||||||||||||||||
|
1/16 |
28 |
0.907 |
0.581 |
0.125 |
7.723 |
7.142 |
6.561 |
4.0 |
0.9 |
1 |
4.9 |
3.1 |
2.5 |
23/4 |
6.5 |
7.4 |
5.6 |
0.071 |
11/4 |
1.1 |
11/4 |
|
|
1/8 |
28 |
0.907 |
0.581 |
0.125 |
9.728 |
9.147 |
8.566 |
4.0 |
0.9 |
1 |
4.9 |
3.1 |
2.5 |
23/4 |
6.5 |
7.4 |
5.6 |
0.071 |
11/4 |
1.1 |
11/4 |
|
|
1/4 |
19 |
1.337 |
0.856 |
0.184 |
13.157 |
12.301 |
11.445 |
6.0 |
1.3 |
1 |
7.3 |
4.7 |
3.7 |
23/4 |
9.7 |
11.0 |
8.4 |
0.104 |
11/4 |
1.7 |
11/4 |
|
|
3/8 |
19 |
1.337 |
0.856 |
0.184 |
16.662 |
15.806 |
14.950 |
6.4 |
1.3 |
1 |
7.7 |
5.1 |
3.7 |
23/4 |
10.1 |
11.4 |
8.8 |
0.104 |
11/4 |
1.7 |
11/4 |
|
|
1/2 |
14 |
1.814 |
1.162 |
0.249 |
20.955 |
19.793 |
18.631 |
8.2 |
1.8 |
1 |
10.0 |
6.4 |
5.0 |
23/4 |
13.2 |
15.0 |
11.4 |
0.142 |
11/4 |
2.3 |
11/4 |
|
|
3/4 |
14 |
1.814 |
1.162 |
0.249 |
26.441 |
25.279 |
24.117 |
9.5 |
1.8 |
1 |
11.3 |
7.7 |
5.0 |
23/4 |
14.5 |
16.3 |
12.7 |
0.142 |
11/4 |
2.3 |
11/4 |
|
|
1 |
11 |
2.309 |
1.479 |
0.317 |
33.249 |
31.770 |
30.291 |
10.4 |
2.3 |
1 |
12.7 |
8.1 |
6.4 |
23/4 |
16.8 |
19.1 |
14.5 |
0.180 |
11/4 |
2.9 |
11/4 |
|
|
11/4 |
11 |
2.309 |
1.479 |
0.317 |
41.910 |
40.431 |
38.952 |
12.7 |
2.3 |
1 |
15.0 |
10.4 |
6.4 |
23/4 |
19.1 |
21.4 |
16.8 |
0.180 |
11/4 |
2.9 |
11/4 |
|
|
11/2 |
11 |
2.309 |
1.479 |
0.317 |
47.803 |
46.324 |
44.845 |
12.7 |
2.3 |
1 |
15.0 |
10.4 |
6.4 |
23/4 |
19.1 |
21.4 |
16.8 |
0.180 |
11/4 |
2.9 |
11/4 |
|
|
2 |
11 |
2.309 |
1.479 |
0.317 |
59.614 |
58.135 |
56.656 |
15.9 |
2.3 |
1 |
18.2 |
13.6 |
7.5 |
31/4 |
23.4 |
25.7 |
21.1 |
0.180 |
11/4 |
2.9 |
11/4 |
|
|
21/2 |
11 |
2.309 |
1.479 |
0.317 |
75.184 |
73.705 |
72.226 |
17.5 |
3.5 |
11/2 |
21.0 |
14.0 |
9.2 |
4 |
26.7 |
30.2 |
23.2 |
0.216 |
11/2 |
3.5 |
11/2 |
|
|
3 |
11 |
2.309 |
1.479 |
0.317 |
87.884 |
86.405 |
84.926 |
20.6 |
3.5 |
11/2 |
24.1 |
17.1 |
9.2 |
4 |
29.8 |
33.3 |
26.3 |
0.216 |
11/2 |
3.5 |
11/2 |
|
|
4 |
11 |
2.309 |
1.479 |
0.317 |
113.030 |
111.551 |
110.072 |
25.4 |
3.5 |
11/2 |
28.9 |
21.9 |
10.4 |
41/2 |
35.8 |
39.3 |
32.3 |
0.216 |
11/2 |
3.5 |
11/2 |
|
|
5 |
11 |
2.309 |
1.479 |
0.317 |
138.430 |
136.951 |
135.472 |
28.6 |
3.5 |
11/2 |
32.1 |
25.1 |
11.5 |
5 |
40.1 |
43.6 |
36.6 |
0.216 |
11/2 |
3.5 |
11/2 |
|
|
6 |
11 |
2.309 |
1.479 |
0.317 |
163.830 |
162.351 |
160.872 |
28.6 |
3.5 |
11/2 |
32.1 |
25.1 |
11.5 |
5 |
40.1 |
43.6 |
36.6 |
0.216 |
11/2 |
3.5 |
11/2 |
|
|
注：1.本标准适用于管子、阀门、管接头、旋塞及其他管路附件的螺纹联接。 2.允许在螺纹副内添加合适的密封介质，例如在螺纹表面缠胶带、涂密封胶等。 3.圆锥内螺纹小端面和圆柱(锥)内螺纹外端面的倒角轴向长度不得大于1P。 4.圆锥外螺纹的有效长度不应小于其基准距离的实际值与装配余量之和。对应基准距离为最大、基本和最小尺寸的三种条件，本表分别给出了相应情况所需的最小有效螺纹长度。 5.当圆柱(锥)内螺纹的尾部未采用退刀结构时，其最有效螺纹应能容纳表中所规定长度的圆锥外螺纹；当圆柱(锥)内螺纹的尾部采用退刀结构时，其容纳长度应能容纳表中所规定长度的圆锥外螺纹，其最小有效长度应不小于表中所规定长度的80%。 |
||||||||||||||||||||||
