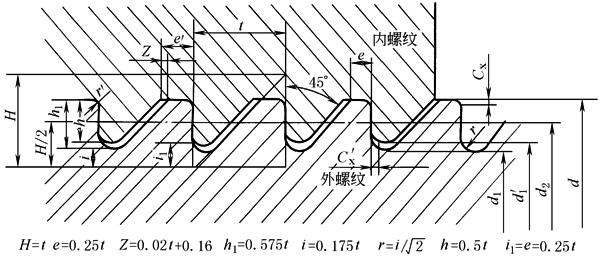

水系统45°锯齿形螺纹基本尺寸(JB/T 2001.73—1999) mm |
|||||
|
标记示例 螺纹外径250mm，螺距8mm，左旋单线锯齿形螺纹，标记为: YS 50×8LH JB/T 2001.73—1999 螺纹外径300mm，螺距10mm，右旋单线锯齿形螺纹，标记为: YS 300×10 JB/T 2001.73—1999 |
|||||
|
螺 距 P |
内、外螺纹 |
外螺纹 |
内螺纹 |
外螺纹截面积 F /cm2 |
|
|
大 径d |
内 径d2 |
内 径d1 |
内 径d'1 |
||
|
6 |
150 |
147 |
143.1 |
144 |
160.8 |
|
160 |
157 |
153.1 |
154 |
184.1 |
|
|
170 |
167 |
163.1 |
164 |
208.9 |
|
|
180 |
177 |
173.1 |
174 |
236.3 |
|
|
190 |
187 |
183.1 |
184 |
263.3 |
|
|
8 |
200 |
196 |
190.8 |
192 |
285.9 |
|
210 |
206 |
200.8 |
202 |
316.5 |
|
|
220 |
216 |
210.8 |
212 |
348.0 |
|
|
250 |
246 |
240.8 |
242 |
455.4 |
|
|
10 |
280 |
275 |
268.5 |
270 |
566.2 |
|
300 |
295 |
288.5 |
290 |
653.7 |
|
|
320 |
315 |
308.5 |
310 |
747.1 |
|
|
12 |
350 |
344 |
336.2 |
338 |
887.3 |
|
380 |
374 |
366.2 |
368 |
1052.7 |
|
|
16 |
400 |
392 |
381.6 |
384 |
1143.7 |
|
420 |
412 |
401.6 |
404 |
1266.1 |
|
|
450 |
442 |
431.6 |
434 |
1463.0 |
|
|
480 |
472 |
461.6 |
464 |
1672.6 |
|
|
500 |
492 |
481.6 |
484 |
1821.6 |
|
|
20 |
520 |
510 |
497.0 |
500 |
1939.0 |
|
550 |
540 |
527.0 |
530 |
2180.2 |
|
|
580 |
570 |
557.0 |
560 |
2436.7 |
|
|
600 |
590 |
577.0 |
580 |
2614.8 |
|
|
620 |
610 |
597.0 |
600 |
2797.8 |
|
|
24 |
650 |
638 |
622.4 |
626 |
3040.9 |
|
680 |
668 |
652.4 |
656 |
3341.2 |
|
|
700 |
688 |
672.4 |
676 |
3549.2 |
|
|
720 |
708 |
692.4 |
696 |
3763.3 |
|
|
750 |
738 |
722.4 |
726 |
4098.7 |
|
|
780 |
768 |
752.4 |
756 |
4443.9 |
|
|
32 |
800 |
784 |
763.2 |
768 |
4572.6 |
|
820 |
804 |
783.2 |
788 |
4815.2 |
|
|
850 |
834 |
813.2 |
818 |
5193.8 |
|
|
880 |
864 |
843.2 |
848 |
5580.6 |
|
|
900 |
884 |
863.2 |
868 |
5852.1 |
|
|
920 |
904 |
883.2 |
888 |
6123.0 |
|
|
950 |
934 |
923.2 |
918 |
6549.7 |
|
|
980 |
964 |
943.2 |
948 |
6981.8 |
|
|
1000 |
984 |
963.2 |
968 |
7286.6 |
|
|
40 |
1060 |
1040 |
1014.0 |
1020 |
8075.4 |
|
1120 |
1100 |
1074.0 |
1080 |
9059.4 |
|
|
1180 |
1160 |
1134.0 |
1140 |
10099.9 |
|
|
1250 |
1230 |
1204.0 |
1210 |
11385.3 |
|
|
注：1.本标准规定了45°锯齿螺纹牙型与基本尺寸，适用于压力机立柱用45°锯齿形螺纹。 2.液压机用45°锯齿形螺纹用“YS直径×螺距/线数螺旋方向”表示，单线螺纹不必注明线数，右旋螺纹不必注明螺旋方向。 |
|||||
