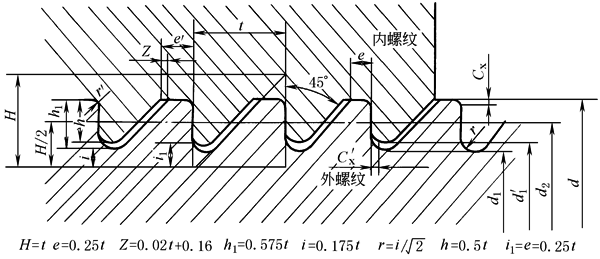

水系统45°锯齿形螺纹牙型尺寸 (JB/T 2001.73—1999) mm |
||||||||||
|
|
标记示例 螺纹外径250mm，螺距8mm，左旋单线锯齿形螺纹，标记为: YS 50×8LH JB/T 2001.73—1999 螺纹外径300mm，螺距10mm，右旋单线锯齿形螺纹，标记为: YS 300×10 JB/T 2001.73—1999 |
|||||||||
|
螺 距 P |
外 螺 纹 |
间 隙 Z |
内 螺 纹 |
|||||||
|
螺纹高度 h1 |
齿顶宽度 e |
圆角半径 r |
倒 角 Cx |
螺纹高度 h |
齿顶宽度 e' |
圆角半径 r' |
倒 角 C'x |
|||
|
6 |
3.45 |
1.5 |
0.74 |
0.5 |
0.28 |
3.0 |
1.78 |
0.4 |
0.5 |
|
|
8 |
4.60 |
2.0 |
0.99 |
0.5 |
0.32 |
4.0 |
2.32 |
0.4 |
0.5 |
|
|
10 |
5.75 |
2.5 |
1.24 |
1.0 |
0.36 |
5.0 |
2.86 |
0.8 |
1.0 |
|
|
12 |
6.90 |
3.0 |
1.49 |
1.0 |
0.40 |
6.0 |
3.40 |
0.8 |
1.0 |
|
|
16 |
9.20 |
4.0 |
1.98 |
1.0 |
0.48 |
8.0 |
4.48 |
0.8 |
1.0 |
|
|
20 |
11.50 |
5.0 |
2.48 |
1.5 |
0.56 |
10.0 |
5.56 |
1.2 |
1.5 |
|
|
24 |
13.80 |
6.0 |
2.97 |
1.5 |
0.64 |
12.0 |
6.64 |
1.2 |
1.5 |
|
|
32 |
18.40 |
8.0 |
3.96 |
1.5 |
0.80 |
16.0 |
8.80 |
1.2 |
1.8 |
|
|
40 |
23.00 |
10.0 |
4.95 |
1.5 |
0.96 |
20.0 |
10.96 |
1.2 |
2.0 |
|
