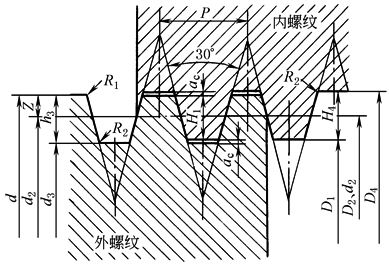

梯形螺纹最大实体牙型尺寸 (GB/T 5796.1—2005) mm |
||||||||||
|
|
d——外螺纹大径(公称直径)； P——螺距； ac——牙顶间隙； H1——基本牙型高度，H1＝0.5P； h3——外螺纹牙高，h3＝H1+ac＝0.5P+ac； H4——内螺纹牙高，H4＝H1+ac＝0.5P+ac； Z——牙顶高，Z＝0.25P＝H1/2； d2——外螺纹中径，d2＝d-2Z＝d-0.5P； D2——内螺纹中径，D2＝d-2Z＝d-0.5P； d3——外螺纹小径，d3＝d-2h3； D1——内螺纹小径，D1＝d-2H1＝d-P； D4——内螺纹大径，D4＝d+2ac； R1——外螺纹牙顶圆角，R1max＝0.5ac； R2——牙底圆角，R2max＝ac。 |
|||||||||
|
螺距 P |
ac |
H4＝h3 |
R1max |
R2max |
螺距 P |
ac |
H4＝h3 |
R1max |
R2max |
|
|
1.5 |
0.15 |
0.9 |
0.075 |
0.15 |
14 |
1 |
8 |
0.5 |
1 |
|
|
2 |
0.25 |
1.25 |
0.125 |
0.25 |
16 |
1 |
9 |
0.5 |
1 |
|
|
3 |
0.25 |
1.75 |
0.125 |
0.25 |
18 |
1 |
10 |
0.5 |
1 |
|
|
4 |
0.25 |
2.25 |
0.125 |
0.25 |
20 |
1 |
11 |
0.5 |
1 |
|
|
5 |
0.25 |
2.75 |
0.125 |
0.25 |
22 |
1 |
12 |
0.5 |
1 |
|
|
6 |
0.5 |
3.5 |
0.25 |
0.5 |
24 |
1 |
13 |
0.5 |
1 |
|
|
7 |
0.5 |
4 |
0.25 |
0.5 |
28 |
1 |
15 |
0.5 |
1 |
|
|
8 |
0.5 |
4.5 |
0.25 |
0.5 |
32 |
1 |
17 |
0.5 |
1 |
|
|
9 |
0.5 |
5 |
0.25 |
0.5 |
36 |
1 |
19 |
0.5 |
1 |
|
|
10 |
0.5 |
5.5 |
0.25 |
0.5 |
40 |
1 |
21 |
0.5 |
1 |
|
|
12 |
0.5 |
6.5 |
0.25 |
0.5 |
44 |
1 |
23 |
0.5 |
1 |
|
