单圆弧凸轮及其从动件运动参数的计算

适用于要求从动件作连续“推、回”运动的场合。凸轮轮廓为一圆周(半径为R_k)，偏心距

凸轮名称

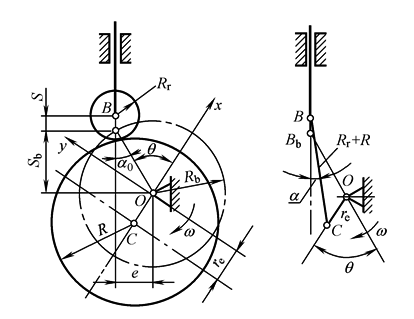

直动滚子从动件凸轮

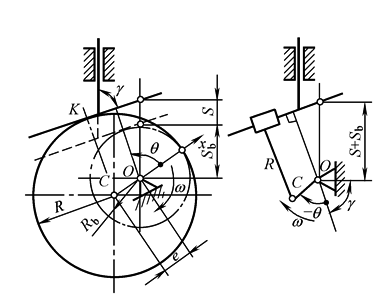

直动平底从动件凸轮

简  图

运动特点

导路与凸轮转动中心间有偏距，其运动与偏置曲柄滑块机构中滑块的运动相同；对心直动滚子从动件凸轮机构只需将公式中e和α₀以0代入即可

属简谐运动规律，有较好的加速度规律。R_k值不影响从动件运动参数。R_k值可由接触强度决定，从动件的运动与正弦机构中的滑块运动相同

计

算

项

目

压力

角

α＝90°-γ

位移

速度

υ＝r_eω₁sin(θ-α₀-α)/cosα

加速

度

凸轮

尺寸

R_r≥(2～3)r，r为滚子轴半径

R_b≥R_r+R_s(h)+(2～5)mm，R_s(h)为凸轮轴或凸轮轮毂的半径

R_b≥R_s(h)+(2～5)mm
