直动直角平底从动件盘形凸轮基本尺寸的确定

名  称

公  式

说  明

移动副长度b，从动件悬伸l

供参考，μ为从动件与导路之间、以及凸轮之间摩擦因数的平均值

平底半径r

的计算公式见表基本运动规律的方程式、表常用组合运动规律的方程式及其比较与应用、表常用多项式运动规律方程式，取推程与回程两者中较大者

基圆半径R_b

R_b≥R_b0+ρ_min

R_b0从下图查得，ρ_min自定

注：对等速规律，R_b值可任选。

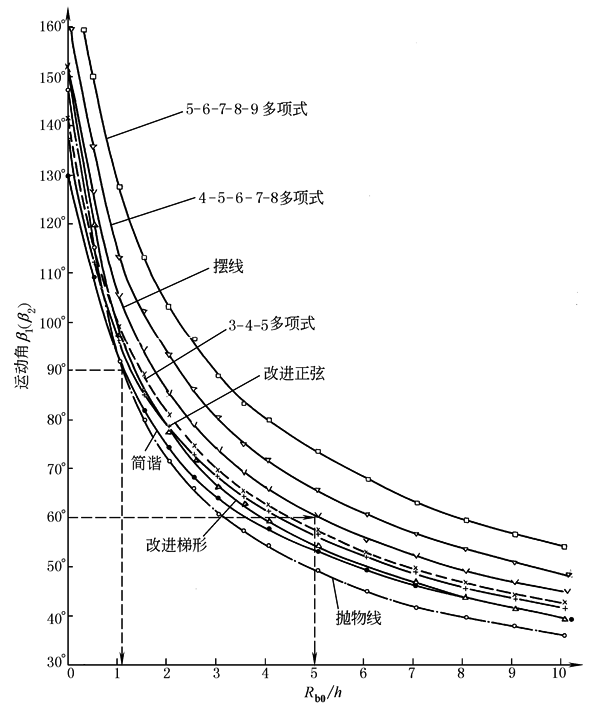

直动直角平底从动件凸轮R_b0-β₁(β₂)曲线

R_b0-ρ_min＝0时的基圆半径R_b＝R_b0+ρ_min

例　有一直动直角平底从动件盘形凸轮机构，在推程按摆线规律运动，回程按抛物线规律运动，h＝20mm，β₁＝60°，β₂＝90°，要求ρ_min≥10mm，求基圆半径

解　在上图中，由纵坐标上60°处作横线与摆线规律曲线相交，过交点找其横坐标为5，即R_b0＝5×20＝100mm。故R_b＝R_b0+ρ_min＝100+10＝110mm，由于β₂＝90°，所需R_b值显然小于此值，故此凸轮的R_b值为110mm
