冲压件形状和位置未注公差(摘自GB/T 13916—2002) |
|
本标准适用于金属材料冲压件，非金属材料冲压件可参照执行。 |
|

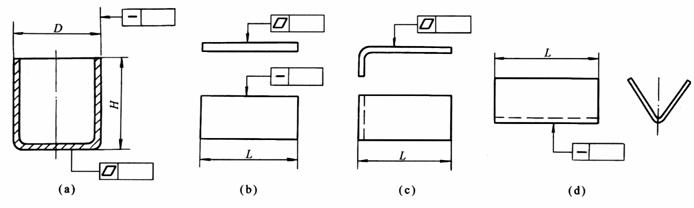

直线度、平面度未注公差 |
|||||||
|
mm |
|||||||
|
公差等级 |
主参数(L、H、D) |
||||||
|
≤10 |
＞10～25 |
＞25～63 |
＞63～160 |
＞160～400 |
＞400～1000 |
＞1000 |
|
|
1 |
0.06 |
0.10 |
0.15 |
0.25 |
0.40 |
0.60 |
0.90 |
|
2 |
0.12 |
0.20 |
0.30 |
0.50 |
0.80 |
1.20 |
1.80 |
|
3 |
0.25 |
0.40 |
0.60 |
1.00 |
1.60 |
2.50 |
4.00 |
|
4 |
0.50 |
0.80 |
1.20 |
2.00 |
3.20 |
5.00 |
8.00 |
|
5 |
1.00 |
1.60 |
2.50 |
4.00 |
6.50 |
10.00 |
16.00 |
|

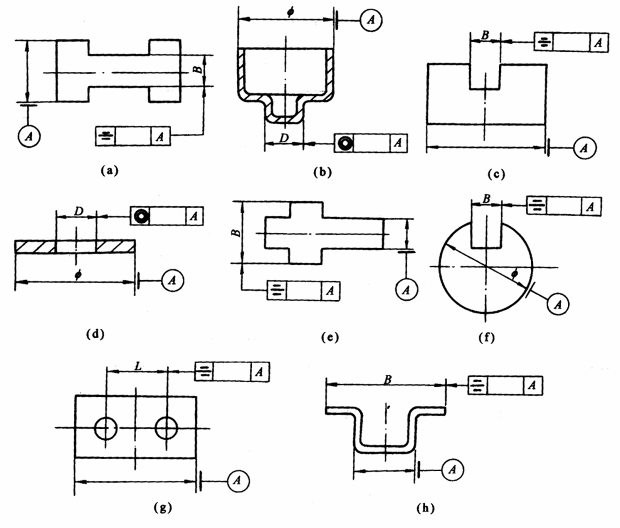

同轴度、对称度未注公差 |
||||||||
|
mm |
||||||||
|
公差 等级 |
主参数(B、D、L) |
|||||||
|
≤3 |
＞3～10 |
＞10～25 |
＞25～63 |
＞63～160 |
＞160～400 |
＞400～1000 |
＞1000 |
|
|
1 |
0.12 |
0.20 |
0.30 |
0.40 |
0.50 |
0.60 |
0.80 |
1.00 |
|
2 |
0.25 |
0.40 |
0.60 |
0.80 |
1.00 |
1.20 |
1.60 |
2.00 |
|
3 |
0.50 |
0.80 |
1.20 |
1.60 |
2.00 |
2.50 |
3.20 |
4.00 |
|
4 |
1.00 |
1.60 |
2.50 |
3.20 |
4.00 |
5.00 |
6.50 |
8.00 |
|
圆度、圆柱度、平行度、垂直度、倾斜度未注公差 |
|
圆度未注公差值应不大于相应尺寸公差值。 圆柱度未注公差由其圆度、素线的直线度未注公差值和要素的尺寸公差分别控制。 平行度未注公差由平行要素的平面度或直线度的未注公差值和平行要素间的尺寸公差分别控制。 垂直度、倾斜度未注公差由角度公差和直线度公差值分别控制。 |
