冷挤压件的分类

挤压是坯料在封闭模腔内受三向不均匀压应力作用下，从模具的孔口或缝隙挤出，使其横截面积减小，成为所需制品的加工方法。在室温下进行的挤压加工，简称冷挤

类别

名称与特点

工　 艺　 简　 图

制　 品　 举　 例

按

形

状

分

1.旋转对称形

2.简单的轴对称和非对称

3.具有沟纹、齿形等形状的型材

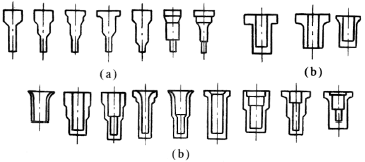

实心(a)、空心(b)件正挤压

按

工

艺

分

1.正挤压：坯料从模孔中流出部分的运动方向与凸模运动方向相同的挤压

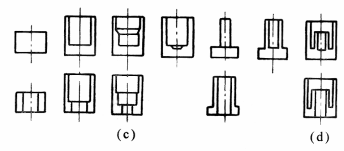

2.反挤压：二者运动方向相反的挤压。又分杯形件反挤压(c图)与杯-杆件反挤压(d图)

3.复合挤压：同时兼有正、反挤时金属流动特征的挤压，又分杯-杯件(e图)、杯-杆件(f图)、杆-杆件复合挤压(g图)

4.镦挤：镦粗、挤压复合组成(h图)

杯形件反挤压(c)

杯-杆件复合挤压(f)
