腹板最小厚度(JB/T 9177—1999)　　　　　　　　　　　　　　　　/mm

锻件在分模面上的投影面积

/cm²

无限制腹板

t₁

有限制腹板

t₂

≤25

3

4

＞25～50

4

5

＞50～100

5

6

＞100～200

6

8

＞200～400

8

10

＞400～800

10

12

＞800～1000

12

14

＞1000～1250

14

16

＞1250～1600

16

18

＞1600～2000

18

20

＞2000～2500

20

22

注：1.t₁ 和t₂ 允许根据设备、工艺条件协商变动。

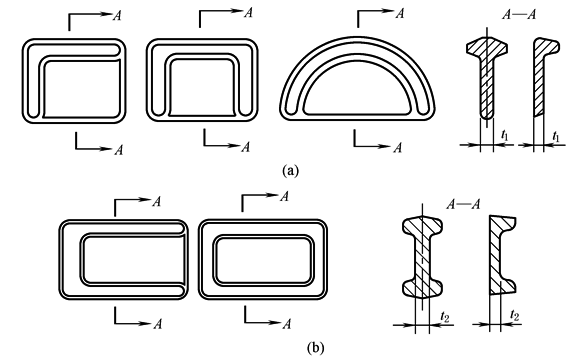

2.无限制腹板(开式腹板)：金属在锻造过程中能较自由地流向飞边的腹板，称为无限制腹板(图a)。

3.有限制腹板(闭式腹板)：被筋完全包围，或虽未被完全包围，但开口较小的腹板，称为有限制腹板(图b)。
