安装与压紧方式

图(1)

图(2)

图(3)

1—压板；2—基准导轨；3、4—安装基准面

(A为基准所在侧标记)

图(4)

图(1)为最常用的安装方式，用于受冲击、振动或精度要求高的场合

无冲击、无振动或精度要求不高的情况可采用图(2)所示的结构，也能保证滑块的正常运行

图(3)为最常用的压紧结构，压板1的工作面在B处用沉割法切出V形槽，将定位面隔成两块，使用时可根据零件的实际情况修整两块平面的高低，使压板能同时压紧导轨与床身的侧面

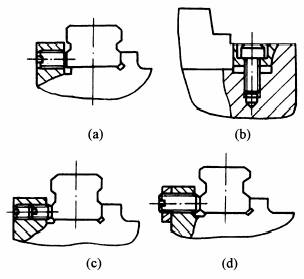

图(4)为另一些常用的压紧结构，供参考选用

安装时要准确认定基准面所在一侧的标记A(见图3)。两副导轨中出厂编号末位字母为J的是基准导轨(主导轨)，无此标记者为非基准导轨(副导轨)，不能任意调换，否则不能保持原有的定位精度

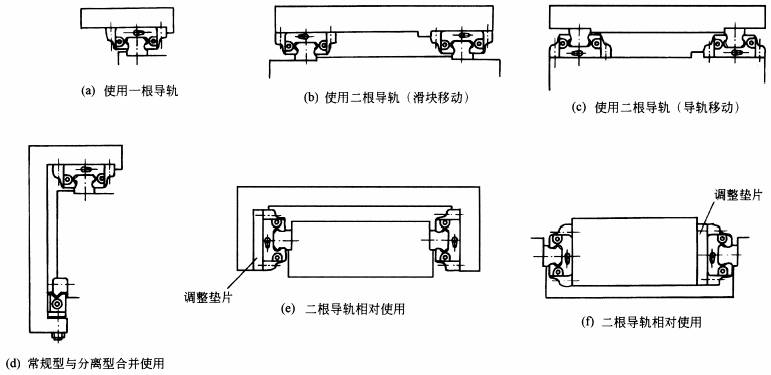

图(5)为滚动直线导轨副常见的组合应用形式，图a、b、c均为水平安装，图d为互为垂直的两平面安装。图e及图f为侧面安装，均为滑块移动，一侧有调整垫片

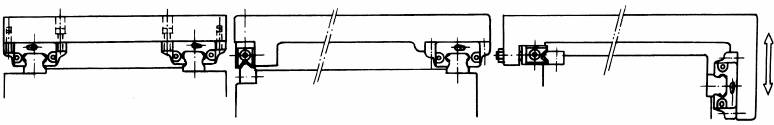

图(6)为三种常用的应用举例，图a表示装配螺栓孔的使用方法，图b及图c是四方向等载荷型(或轻载荷型)与分离型合并使用的结构

图(5)  滚动直线导轨副常用的组合应用形式

(a)滑块的装配螺栓分别取上下两方向  (b)常规型与分离型合并使用(宽幅平台)  (c)常规型与分离型合并使用(外伸悬垂载荷)

图(6)  装配应用举例
