急回机构 |
|
|
右图中,曲柄AB从AB1转过角度(π-θ)到AB2时,滑块C由C1到C2,AB由AB2转过角度(π+θ)到AB1,滑块C由C2到C1。具有滑块工作行程(由左向右)和空行程的速度不等的特性。其行程速比系数为:
当加大r或e,则θ增大,急回特性也增加,当加大l时,则θ减小,急回特性减小。机构的曲柄存在条件为r+e≤l。滑块行程S>2r。 |
偏置的曲柄滑块机构 |
|

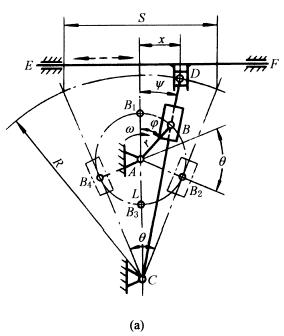

下图中,图a为由转动变往复移动的摆动导杆机构(AC=L>r),行程速比系数为:
|
|
|
|
|
|
杆EF的位置方程为 x=Rsinψ |
|
|
|
|
|
杆EF的行程为
|
|
|

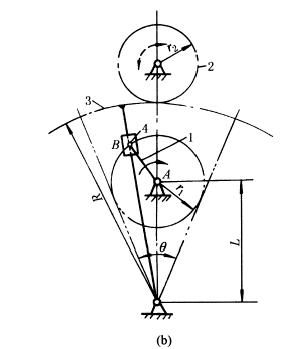

当减小L或加大r时,机构尺寸可减小,导杆摆角可增大,但空行程角速度变化剧烈,故一般推荐 图b为由旋转变旋转的摆动导杆机构,在导杆3上装有节圆半径为R的扇形齿轮,它与半径为r2的齿轮2啮合,则齿轮2作大摆角急回往复转动,其往复旋转角为:
摆动导杆机构在插床、刨床等机床中有广泛的应用。 |
|
|
曲柄导杆机构 |
|
|
下图中,旋转导杆与摆动导杆组合在一起加强了滑块G的急回效果,其行程速比系数显著增大为:
因此,要求AC>AB,随着比值 |
|
|
双导杆滑块机构 |
|
|

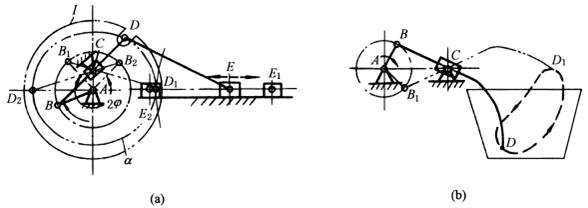

下图a中,曲柄AB旋转时带动导杆BD和摇块C绕C点旋转,并使滑块E作往复急回运动。此时,导杆BD在摇块C中作相对滑动,而D点的轨迹为α(此α不是圆形)。如果在D点不铰接连杆DE,而铰接一个可在圆盘I的开口槽中滑动的圆滚,通过此圆滚驱动圆盘I 绕A点转动,此时圆盘I 将得到具有急回特性的非匀速转动。 图b为摇块机构用于搅拌机的实例。此机构中的摇块绕C点摆动。 |
|
|
摇块机构 |
|
|
下图是用于重型插床的六杆机构,在曲柄摇杆机构OABC中,杆长AB=BC=BD。主动曲柄OA由OA1顺时针方向转到OA2是工作行程(滑块作向下切削运动),由OA2到OA1是空行程(滑块作退刀运动)。当主动曲柄OA等速回转时,插刀在工作行程获得近似等速运动,并实现空行程急回要求。 |
|
|
六杆急回机构 |
|
