弧面分度凸轮机构的主要零部件图实例

经过运动参数计算、几何尺寸计算、工作曲面三维坐标的计算及动力学参数的计算以后，就可将计算结果绘制成零部件图，如图1～图3

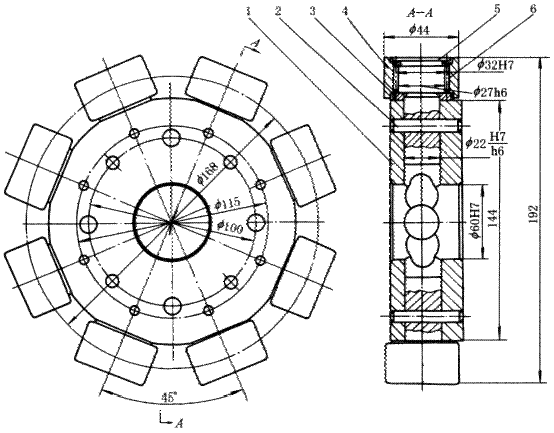

图1

1—转盘体；2—圆柱销；3—隔垫；4—圆柱滚子；5—滚子轴；6—滚针

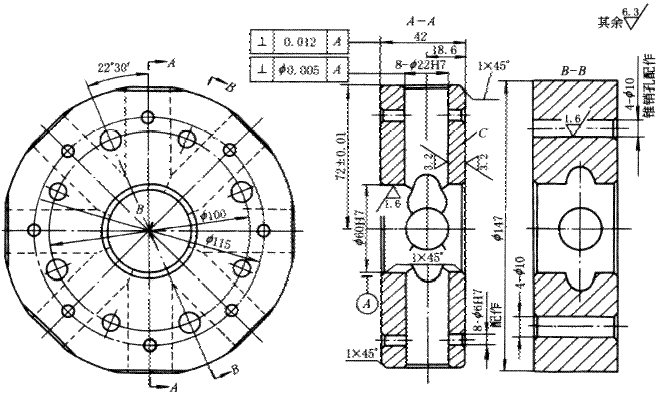

图2  转盘体零件图

技术要求：8-f22H7孔的等分角45°，相邻分度偏差不大于±10"，累积分度偏差不大于±20"。

材料45，热处理调质230～250HBS

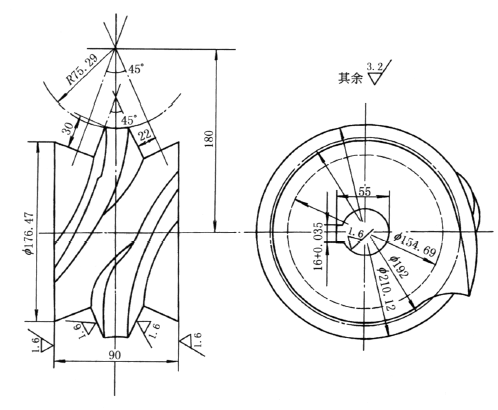

图3 弧面分度凸轮零件图

弧面分度凸轮零件图

技术要求：

1. 凸轮分度曲面单头左旋，凸轮分度期转角120°，停歇期转角240°，转盘分度期运动规律为改进正弦加速度，滚子数为8。

2. 凸轮定位环面左右两侧45°夹角的偏差为-1'。

3. 热处理：调质240～280HB后，渗氮，深度≥0.5mm，表面硬度900HV。

4. 凸轮工作曲面最后加工时，工艺心轴与凸轮内孔的配合为，以心轴顶针孔定位。

5. 凸轮端面对内孔(基准)的垂直度0.01mm。

6. 凸轮应进行静平衡试验。

7. 材料：20CrMnTi。
