扁圆头半空心铆钉(GB/T 873—1986)_铆钉标准元件_铆钉连接_连接与紧固_嘉立创FA机械设计手册

扁圆头半空心铆钉（GB873-86）2532,2721,1825,9029,0920,0029,z1作废

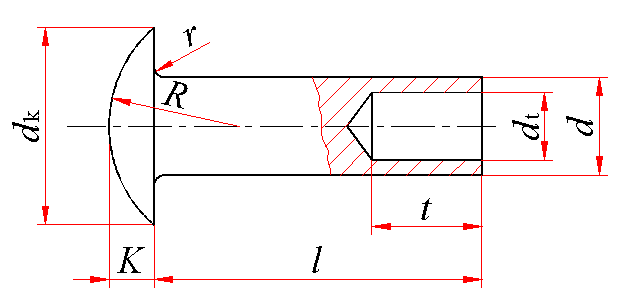

扁圆头半空心铆钉(GB/T 873—1986) 　　　　mm

标记示例：公称直径d＝5mm、公称长度l＝30mm、材料为BL2、不经表面处理的扁圆头半空心铆钉的标记：铆钉 GB/T 873 5×30
d			d_k		K		d_t				t		r max	R ≈	l的范围
d			d_k		K		黑色		有色		t
公称	max	min	max	min	max	min	max	min	max	min	max	min
(1.2)	1.26	1.14	2.6	2.2	0.6	0.4	0.66	0.56	0.66	0.56	1.44	0.96	0.1	1.7	1.5~6
1.4	1.46	1.34	3	2.6	0.7	0.5	0.77	0.65	0.77	0.65	1.64	1.16	0.1	1.9	2~8
(1.6)	1.66	1.54	3.44	2.96	0.8	0.6	0.87	0.75	0.87	0.75	1.84	1.36	0.1	2.2	2~8
2	2.06	1.94	4.24	3.76	0.9	0.7	1.12	0.94	1.12	0.94	2.24	1.76	0.1	2.9	2~13
2.5	2.56	2.44	5.24	4.76	0.9	0.7	1.62	1.44	1.62	1.44	2.74	2.26	0.1	4.3	3~16
3	3.06	2.94	6.24	5.76	1.2	0.8	2.12	1.94	2.12	1.94	3.24	2.76	0.1	5	3.5~30
(3.5)	3.58	3.42	7.29	6.71	1.4	1	2.32	2.14	2.32	2.14	3.79	3.21	0.3	5.7	5~36
4	4.08	3.92	8.29	7.71	1.5	1.1	2.62	2.44	2.52	2.34	4.29	3.71	0.3	6.8	5~40
5	5.08	4.92	10.29	9.71	1.9	1.5	3.66	3.42	3.46	3.32	5.29	4.71	0.3	8.7	6~50
6	6.08	5.92	12.35	11.65	2.4	2	4.66	4.42	4.16	3.92	6.29	5.71	0.3	9.3	7~50
8	8.1	7.9	16.35	15.65	3.2	2.8	6.16	5.92	4.66	4.42	8.35	7.65	0.3	12.2	9~50
10	10.1	9.9	20.42	19.58	4.24	3.76	7.7	7.4	7.7	7.4	10.35	9.65	0.3	14.5	10~50
注：① 尽可能不采用括号内的规格。 ② d_t栏内“黑色”适用于由钢材制成的铆钉，“有色”适用于由铝或铜材制成的铆钉。

公称长度l的商品规格系列：　　　　mm
公称	1.5	2	2.5	3	3.5	4	5	6	7	8	9	10	11
min	1.3	1.8	2.3	2.8	3.26	3.76	4.76	5.76	6.71	7.71	8.71	9.71	10.65
max	1.7	2.2	2.7	3.2	3.74	4.24	5.24	6.24	7.29	8.29	9.29	10.29	11.35
公称	12	13	14	15	16	17	18	19	20	22	24	26	28
min	11.65	12.65	13.65	14.65	15.65	16.65	17.65	18.58	19.58	21.58	23.58	25.58	27.58
max	12.35	13.35	14.35	15.35	16.35	17.35	18.35	19.42	20.42	22.42	24.42	26.42	28.42
公称	30	32	34	36	38	40	42	44	46	48	50
min	29.58	31.5	33.5	35.5	37.5	39.5	41.5	43.5	45.5	47.5	49.5
max	30.42	32.5	34.5	36.5	38.5	40.5	42.5	44.5	46.5	48.5	50.5

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	1.2	1.4	1.6	2	2.5	3	3.5	4	5	6	8	10
公称长度/mm	每1000件钢制品的质量 ≈
1.5	0.02
2	0.02	0.03	0.04	0.07
2.5	0.03	0.04	0.05	0.08
3	0.03	0.04	0.06	0.10	0.13
3.5	0.03	0.05	0.07	0.11	0.15	0.20
4	0.04	0.06	0.08	0.12	0.17	0.22
5	0.05	0.07	0.09	0.14	0.21	0.28	0.41	0.53
6	0.06	0.08	0.11	0.17	0.25	0.33	0.48	0.63	0.99
7		0.09	0.12	0.19	0.29	0.39	0.56	0.73	1.15	1.62
8		0.10	0.14	0.22	0.32	0.44	0.63	0.82	1.30	1.84
9				0.24	0.36	0.50	0.71	0.92	1.45	2.06	3.84
10				0.27	0.40	0.55	0.78	1.02	1.61	2.28	4.23	7.06
11				0.29	0.44	0.61	0.86	1.12	1.76	2.50	4.62	7.68
12				0.32	0.48	0.66	0.93	1.22	1.91	2.72	5.02	8.29
13				0.34	0.51	0.72	1.01	1.31	2.06	2.94	5.41	8.90
14					0.55	0.78	1.08	1.41	2.22	3.16	5.80	9.51
15					0.59	0.83	1.16	1.51	2.37	3.38	6.19	10.13
16					0.63	0.89	1.23	1.61	2.52	3.60	6.58	10.74
17						0.94	1.31	1.71	2.68	3.82	6.98	11.35
18						1.00	1.38	1.80	2.83	4.04	7.37	11.97
19						1.05	1.46	1.90	2.98	4.26	7.76	12.58
20						1.11	1.53	2.00	3.14	4.49	8.15	13.19
22						1.22	1.68	2.20	3.44	4.93	8.94	14.42
24						1.33	1.83	2.39	3.75	5.37	9.72	15.64
26						1.44	1.98	2.59	4.06	5.81	10.5	16.87
28						1.55	2.13	2.79	4.36	6.25	11.29	18.09
30						1.66	2.28	2.98	4.67	6.69	12.07	19.32
32							2.43	3.18	4.97	7.13	12.86	20.54
34							2.58	3.37	5.28	7.57	13.64	21.77
36							2.73	3.57	5.59	8.01	14.42	22.99
39								3.77	5.89	8.46	15.21	24.22
40								3.96	6.20	8.90	15.99	25.44
42									6.51	9.34	16.78	26.67
44									6.81	9.78	17.56	27.89
46									7.12	10.22	18.35	29.12
48									7.43	10.66	19.13	30.34
50									7.73	11.10	19.91	31.57
