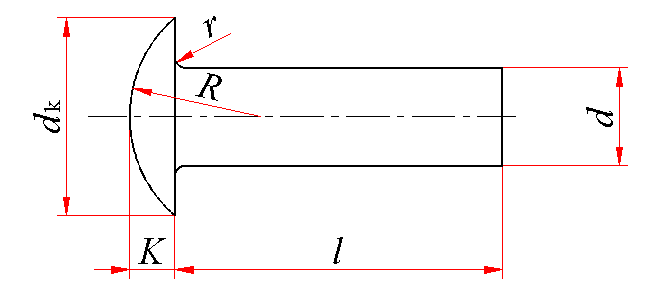

扁圆头铆钉(GB/T 871—1986)                                                                                                                                                  　　　　　mm

标记示例：

公称直径d＝10mm、公称长度l＝40mm、材料为BL2、不经表面处理的扁圆头铆钉的标记：

铆钉  GB/T 871  10×40

d

d_k

K

r

max

R

≈

l的范围

公称

max

min

max

min

max

min

(1.2)

1.26

1.14

2.6

2.2

0.6

0.4

0.1

1.7

1.5~6

1.4

1.46

1.34

3

2.6

0.7

0.5

0.1

1.9

2~8

(1.6)

1.66

1.54

3.44

2.96

0.8

0.6

0.1

2.2

2~8

2

2.06

1.94

4.24

3.76

0.9

0.7

0.1

2.9

2~13

2.5

2.56

2.44

5.24

4.76

0.9

0.7

0.1

4.3

3~16

3

3.06

2.94

6.24

5.76

1.2

0.8

0.1

5

3.5~30

(3.5)

3.58

3.42

7.29

6.71

1.4

1

0.3

5.7

5~36

4

4.08

3.92

8.29

7.71

1.5

1.1

0.3

6.8

5~40

5

5.08

4.92

10.29

9.71

1.9

1.5

0.3

8.7

6~50

6

6.08

5.92

12.35

11.65

2.4

2

0.3

9.3

7~50

8

8.1

7.9

16.35

15.65

3.2

2.8

0.3

12.2

9~50

10

10.1

9.9

20.42

19.58

4.24

3.76

0.3

14.5

10~50

注：尽可能不采用括号内的规格。

公称长度l的通用规格系列：                                                                                                  　　mm

公称

1.5

2

2.5

3

3.5

4

5

6

7

8

9

10

11

min

1.3

1.8

2.3

2.8

3.26

3.76

4.76

5.76

6.71

7.71

8.71

9.71

10.65

max

1.7

2.2

2.7

3.2

3.74

4.24

5.24

6.24

7.29

8.29

9.29

10.29

11.35

公称

12

13

14

15

16

17

18

19

20

22

24

26

28

min

11.65

12.65

13.65

14.65

15.65

16.65

17.65

18.58

19.58

21.58

23.58

25.58

27.58

max

12.35

13.35

14.35

15.35

16.35

17.35

18.35

19.42

20.42

22.42

24.42

26.42

28.42

公称

30

32

34

36

38

40

42

44

46

48

50

min

29.58

31.5

33.5

35.5

37.5

39.5

41.5

43.5

45.5

47.5

49.5

max

30.42

32.5

34.5

36.5

38.5

40.5

42.5

44.5

46.5

48.5

50.5
