半沉头铆钉（GB870-86）

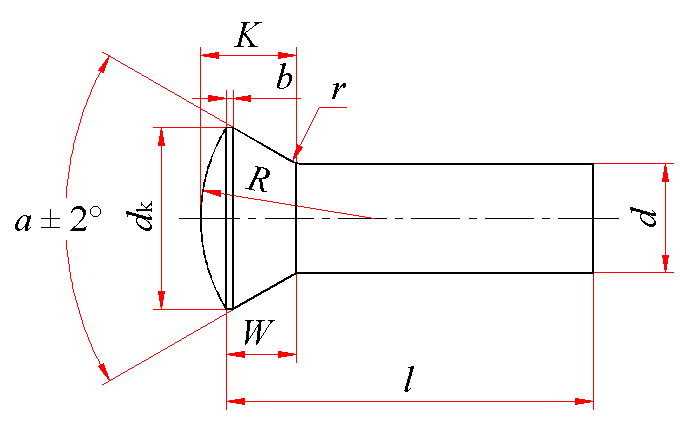

半沉头铆钉(GB/T 870—1986) 　　　　　　mm

标记示例：公称直径d＝6mm、公称长度l＝30mm、材料为BL2、不经表面处理的半沉头铆钉的标记：铆钉 GB/T 870 6×30
d			d_k		a	K ≈	W ≈	r max	b max	R ≈	l的范围
公称	max	min	max	min	a	K ≈	W ≈	r max	b max	R ≈	l的范围
1	1.06	0.94	2.03	1.77	90°	0.8	0.5	0.1	0.2	1.8	2~8
(1.2)	1.26	1.14	2.23	1.97	90°	0.85	0.5	0.1	0.2	1.8	2.5~8
1.4	1.46	1.34	2.83	2.57	90°	1.1	0.7	0.1	0.2	2.5	3~12
(1.6)	1.66	1.54	3.03	2.77	90°	1.15	0.7	0.1	0.2	2.6	3~12
2	2.06	1.94	4.05	3.75	90°	1.55	1	0.1	0.2	3.8	3.5~16
2.5	2.56	2.44	4.75	4.45	90°	1.8	1.1	0.1	0.2	4.2	5~18
3	3.06	2.94	5.35	5.05	90°	2.05	1.2	0.1	0.2	4.5	5~22
(3.5)	3.58	3.42	6.28	5.92	90°	2.4	1.4	0.3	0.4	5.3	6~24
4	4.08	3.92	7.18	6.82	90°	2.7	1.6	0.3	0.4	6.3	6~30
5	5.08	4.92	8.98	8.62	90°	3.4	2	0.3	0.4	7.6	6~50
6	6.08	5.92	10.62	10.18	90°	4	2.4	0.3	0.4	9.5	6~50
8	8.1	7.9	14.22	13.78	90°	5.2	3.2	0.3	0.4	13.6	12~60
10	10.1	9.9	17.82	17.38	90°	6.6	4	0.3	0.4	17	16~75
12	12.12	11.88	18.86	18.34	60°	8.8	6	0.4	0.4	17.5	18~75
(14)	14.12	13.88	21.76	21.24	60°	10.4	7	0.4	0.5	19.5	20~100
16	16.12	15.88	24.96	24.44	60°	11.4	8	0.4	0.5	24.7	24~100
注：尽可能不采用括号内的规格。

公称长度l的通用规格系列：　　 mm
公称	2	2.5	3	3.5	4	5	6	7	8	9	10	11	12
min	1.8	2.3	2.8	3.26	3.76	4.76	5.76	6.71	7.71	8.71	9.71	10.65	11.65
max	2.2	2.7	3.2	3.74	4.24	5.24	6.24	7.29	8.29	9.29	10.29	11.35	12.35
公称	13	14	15	16	17	18	19	20	22	24	26	28	30
min	12.65	13.65	14.65	15.65	16.65	17.65	18.58	19.58	21.58	23.58	25.58	27.58	29.58
max	13.35	14.35	15.35	16.35	17.35	18.35	19.42	20.42	22.42	24.42	26.42	28.42	30.42
公称	32	34	36	38	40	42	44	46	48	50	52	55	58
min	31.5	33.5	35.5	37.5	39.5	41.5	43.5	45.5	47.5	49.5	51.4	54.4	57.4
max	32.5	34.5	36.5	38.5	40.5	42.5	44.5	46.5	48.5	50.5	52.6	55.6	58.6
公称	60	62	65	68	70	75	80	85	90	95	100
min	59.4	61.4	64.4	67.4	69.4	74.4	79.4	84.3	89.3	94.3	99.3
max	60.6	62.6	65.6	68.6	70.6	75.6	80.6	85.7	90.7	95.7	100.7

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径 /mm	1	1.2	1.4	1.6	2	2.5	3	3.5	4	5	6	8	10	12	14	16
公称长度 /mm	每1000件钢制品的质量 ≈
2	0.02
2.5	0.03	0.04
3	0.03	0.04	0.07	0.08
3.5	0.03	0.04	0.07	0.09	0.17
4	0.04	0.05	0.08	0.10	0.19
5	0.04	0.06	0.09	0.11	0.21	0.34	0.49
6	0.05	0.07	0.10	0.13	0.24	0.38	0.55	0.80	1.11	1.95	3.03
7	0.05	0.08	0.11	0.15	0.26	0.41	0.60	0.87	1.21	2.10	3.25
8	0.06	0.08	0.13	0.16	0.29	0.45	0.66	0.95	1.30	2.26	3.47
9			0.14	0.18	0.31	0.49	0.71	1.02	1.40	2.41	3.69
10			0.15	0.19	0.33	0.53	0.77	1.10	1.50	2.56	3.91
11			0.16	0.21	0.36	0.57	0.82	1.17	1.60	2.72	4.13
12			0.17	0.22	0.38	0.61	0.88	1.25	1.70	2.87	4.36	8.79
13					0.41	0.64	0.93	1.32	1.79	3.02	4.58	9.18
14					0.43	0.68	0.99	1.40	1.89	3.18	4.80	9.57
15					0.46	0.72	1.04	1.47	1.99	3.33	5.02	9.96
16					0.48	0.76	1.10	1.55	2.09	3.48	5.24	10.35	18.08
17						0.80	1.15	1.62	2.19	3.63	5.46	10.75	18.70
18						0.84	1.21	1.70	2.28	3.79	5.68	11.14	19.31	27.34
19							1.26	1.77	2.38	3.94	5.90	11.53	19.92	28.22
20							1.32	1.85	2.48	4.09	6.12	11.92	20.53	29.11	42.13
22							1.43	2.00	2.68	4.40	6.56	12.71	21.76	30.87	44.54
24								2.15	2.87	4.71	7.00	13.49	22.98	32.64	46.94	63.92
26									3.07	5.01	7.44	14.28	24.21	34.40	49.34	67.05
28									3.26	5.32	7.88	15.06	25.43	36.16	51.74	70.19
30									3.46	5.63	8.33	15.84	26.66	37.93	54.14	73.33
32										5.93	8.77	16.63	27.89	39.69	56.54	76.46
34										6.24	9.21	17.41	29.11	41.46	58.94	79.60
36										6.54	9.65	18.20	30.34	43.22	61.35	82.74
38										6.85	10.09	18.98	31.56	44.99	63.75	85.87
40										7.16	10.53	19.76	32.79	46.75	66.15	89.01
42										7.46	10.97	20.55	34.01	48.51	68.55	92.15
44										7.77	11.41	21.33	35.24	50.28	70.95	95.28
46										8.08	11.85	22.12	36.46	52.04	73.35	98.42
48										8.38	12.29	22.90	37.69	53.81	75.75	101.6
50										8.69	12.74	23.68	38.91	55.57	78.16	104.7
52												24.47	40.14	57.34	80.56	107.8
55												25.65	41.98	59.98	84.16	112.5
59												26.82	43.81	62.63	87.76	117.2
60												27.61	45.04	64.39	90.16	120.4
62													46.26	66.16	92.56	123.5
65													48.10	68.00	96.17	128.2
68													49.94	71.45	99.77	132.9
70													51.16	73.21	102.2	136.1
75													54.23	77.63	108.2	143.9
80															114.2	151.7
85															120.2	159.6
90															126.2	167.4
95															132.2	175.3
100															138.2	183.1
