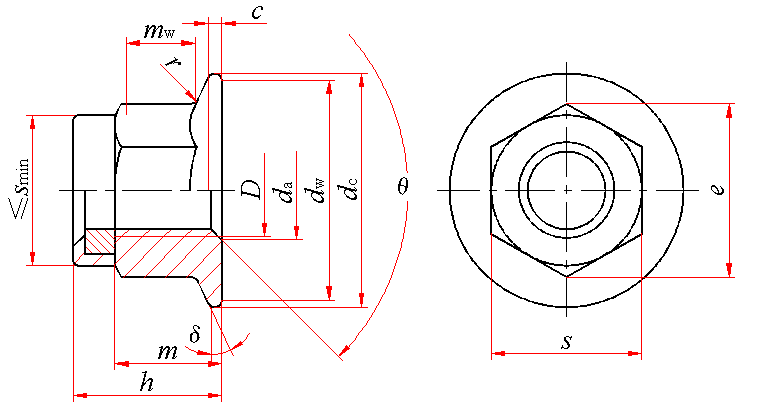

非金属嵌件六角法兰面锁紧螺母(GB/T 6183.1—2016)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

θ＝90°～120°；δ＝15°～25°

标记示例：

螺纹规格D＝M12、性能等级为8级、表面氧化、产品等级为A级的非金属嵌件六角法兰面锁紧螺母的标记：

螺母  GB/T 6183.1  M12

螺纹规格

c

min

d_a

d_c

max

d_w

min

e

min

h

m

min

m_w

min

s

r

max

D

螺距P

max

min

max

min

max

min

M5

0.8

1

5.75

5.00

11.8

9.8

8.79

7.10

6.52

4.7

2.5

8.00

7.78

0.3

M6

1

1.1

6.75

6.00

14.2

12.2

11.05

9.10

8.52

5.7

3.1

10.00

9.78

0.36

M8

1.25

1.2

8.75

8.00

17.9

15.8

14.38

11.1

10.4

7.64

4.6

13.00

12.73

0.48

M10

1.5

1.5

10.8

10.0

21.8

19.6

16.64

13.5

12.8

9.64

5.6

15.00

14.73

0.6

M12

1.75

1.8

13

12

26

23.8

20.03

16.1

15.4

11.57

6.8

18.00

17.73

0.72

(M14)

2

2.1

15.1

14.0

29.9

27.6

23.36

18.2

16.9

13.3

7.7

21.00

20.67

0.88

M16

2

2.4

17.3

16.0

34.5

31.9

26.75

20.3

19.0

15.3

8.9

24.00

23.67

0.96

M20

2.5

3

21.6

20.0

42.8

39.9

32.95

24.8

22.7

18.7

10.7

30.00

29.16

1.2

技术条件

材料

螺纹公差

机械性能等级

产品公差等级

表面处理

螺母体

嵌件

6H

8

9

10

D≤16 mm：A级

D＞16 mm：B级

氧化

钢

尼龙66

D≤16 mm

1型

D＞16 mm

2型

2型

1型

注：1．尽可能不采用括号内的规格。

2．r适用于棱角和六角面。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M5

M6

M8

M10

M12

M14

M16

M20

每1000件钢制品的质量≈

1.66

3.36

7.00

11.15

19.33

29.21

43.2

78.4
